Máy bơm bê tông là giải pháp tối ưu giúp cho các công trình thi công trở nên nhanh chóng, đúng tiến độ. Nó là loại máy không thể thiếu trong các công trình thi công. Vậy máy có cấu tạo như thế nào? Cùng Kho Điện Máy tìm hiểu chi tiết cấu tạo của máy bơm bê tông qua bài viết dưới đây nhé!

Máy bơm bê tông là gì?

Máy bơm bê tông là loại máy bơm đươc sử dụng để vận chuyển hỗn hợp bê tông theo phương thẳng hoặc phương ngang lên các vị trì trên cao. Phương pháp bơm áp dụng là đẩy hỗn hợp bê tông.

Cấu tạo của máy bơm bê tông

Hiện nay trên thị trường sử dụng phổ biến là 2 loại máy bơm bê tông là máy bơm bê tông roto kết hợp ống mềm và máy bơm bê tông dùng piston.

Xem thêm: Khám phá ưu điểm của máy băm nền bê tông trong lĩnh vực xây dựng

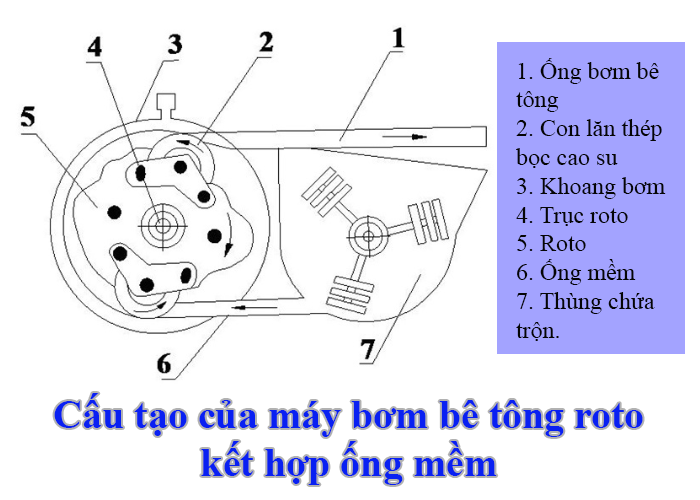

Cấu tạo của máy bơm bê tông roto kết hợp ống mềm

- Loại máy này có cấu tạo gồm 1 số bộ phận sau: ống bơm bê tông, con lăn thép bọc cao su, khoang bơm, trục roto, ống mềm, roto, thùng chứa trộn.

- Nguyên lý hoạt động

Khi máy bắt đầu khởi động thì khoang bơm hình trụ sẽ bố trí roto và 2 con lăn thép bọc cao su. Trục sẽ được roto dẫn qua. Tiếp đến, 2 con lăn sẽ thực hiện chuyển động quanh trục khi roto quay đè lên ống mềm. Hệ thống ống mềm sẽ thực hiện bơm nén bê tông lên ống mềm. Khoang bơm luôn duy trì chân không để đảm bảo ống mềm luôn phình để hút bê tông từ thùng chứa vào ống. Để làm sách đường ống thì bạn đổ bước vào thùng. Khi đó, máy sẽ hoạt động như 1 máy bơm nước thông thường.

Xem thêm: Ưu điểm vượt trội của máy bơm bê tông

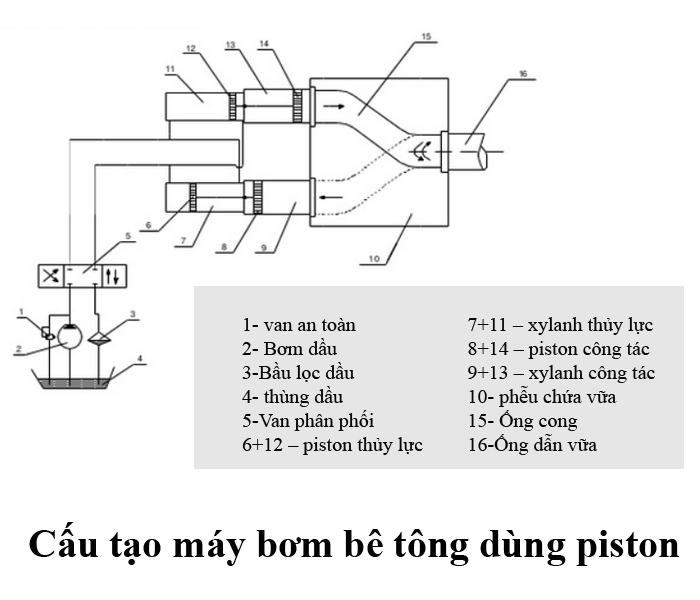

Cấu tạo máy bơm bê tông dùng piston

- Máy gồm một số bộ phận là: van an toàn, bầu lọc dầu, thùng dầu, bơm dầu, van phân phối, xylanh thủy lực, ống cong, ống dẫn bê tông, phễu chứa bê tông, xylanh công tác, piston công tác, piston thủy lực.

- Nguyên lý hoạt động của máy là

Máy sẽ hoạt động thông qua hê thống dẫn động cơ tay quay và thanh truyền sẽ đầy và kéo piston. Piston công tác sẽ được điều khiển bởi piston thủy lực và chúng thường hoạt động ngược chiều nhau. Ống cong nằm trong khoang nạp sẽ có tâm quay trùng với tâm của hệ thống đường ống. Trong quá trình máy bơm bê tông vận hành, ống cong sẽ rung lắc 1 góc nhất định để làm che kín đường ra của chiếc xylanh.

Trong hành trình đẩy của chiếc piston, ống cong sẽ được nối vào trong xilanh công tác. Khi đó, bê tông sẽ được đẩy từ xilanh vào trong ống cong rồi lại chạy ra ống dẫn. Đồng thời piston sẽ co lại, xylanh được thông với phễu chứa nên bê tông sẽ được hút vào trong xilanh.

Khi kết thúc hành trình bơm hút, cả 2 chiếc xilanh công tác sẽ được đổi chiều. Đồng thời, ống cong sẽ được lắc từ xilanh này sang để nối với xilanh khác để nhằm mục đích tiếp tục nhận bê tông từ chiếc xylanh này. Quá trình này sẽ được lặp đi lặp lại cho tới khi máy dừng.

Xem thêm: Các loại máy bơm bê tông phổ biến hiện nay

Trên đây là cấu tạo của máy bơm bê tông mà ATL muốn chia sẻ đến các bạn. Hy vọng các thông tin trên giúp bạn có thêm nhiều kiến thức mới, bổ ích về loại máy này.
