Cấu tạo cơ bản của máy phát điện công nghiệp gồm những gì?

Cấu tạo cơ bản của máy phát điện công nghiệp gồm những gì? Tìm hiểu chi tiết từ A đến Z

Trong các nhà máy, xí nghiệp, bênh viện, trung tâm dữ liệu hay công trình xây dựng, nguồn điện ổn định đóng vai trò vô cùng quan trọng. Chỉ một sự cố mất điện trong thời gian ngắn cũng có thể gây gián đoạn sản xuất, ảnh hưởng đến tiến độ công việc và phát sinh nhiều chi phí không mong muốn. Chính vì vậy, máy phát điện công nghiệp đã trở thành giải pháp dự phòng hiệu quả, giúp đảm bảo nguồn điện liên tục trong mọi tình huống.

Tuy nhiên, để lựa chọn được một chiếc máy phát điện phù hợp cũng như sử dụng và bảo dưỡng đúng cách, người dùng cần hiểu rõ cấu tạo của thiết bị này. Vậy máy phát điện công nghiệp gồm những bộ phận nào và mỗi bộ phận có chức năng gì? Hãy cùng Kho Điện Máy ATL tìm hiểu chi tiết trong bài viết dưới đây.

1. Máy phát điện công nghiệp là gì?

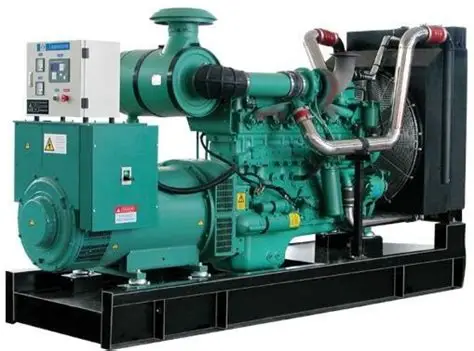

Máy phát điện công nghiệp là thiết bị có chức năng chuyển đổi cơ năng thành điện năng thông qua nguyên lý cảm ứng điện từ. Thiết bị sử dụng động cơ đốt trong, phổ biến nhất là động cơ diesel, để tạo ra cơ năng. Cơ năng này được truyền đến đầu phát điện nhằm sinh ra dòng điện xoay chiều cung cấp cho hệ thống tải.

So với các dòng máy phát điện dân dụng, máy phát điện công nghiệp có công suất lớn hơn rất nhiều, thường dao động từ 10 kVA đến hàng nghìn kVA. Nhờ khả năng hoạt động liên tục, chịu tải cao và vận hành ổn định, thiết bị được sử dụng rộng rãi trong các nhà máy sản xuất, khu công nghiệp, bệnh viện, khách sạn, trung tâm thương mại, trung tâm dữ liệu, công trình xây dựng và nhiều lĩnh vực khác.

Ngoài vai trò là nguồn điện dự phòng khi mất điện lưới, máy phát điện công nghiệp còn được sử dụng như nguồn điện chính tại những khu vực chưa có điện hoặc nơi có hệ thống điện không ổn định.

2. Nguyên lý hoạt động của máy phát điện công nghiệp

Máy phát điện công nghiệp hoạt động dựa trên nguyên lý cảm ứng điện từ. Khi động cơ vận hành, trục khuỷu sẽ truyền chuyển động quay đến đầu phát điện. Rotor quay bên trong stator tạo ra từ trường biến thiên, từ đó cảm ứng và sinh ra dòng điện xoay chiều.

Nguồn điện sau khi được tạo ra sẽ được bộ điều chỉnh điện áp (AVR) ổn định trước khi cấp đến các thiết bị sử dụng. Toàn bộ quá trình này được giám sát thông qua bảng điều khiển nhằm đảm bảo máy luôn vận hành an toàn và hiệu quả.

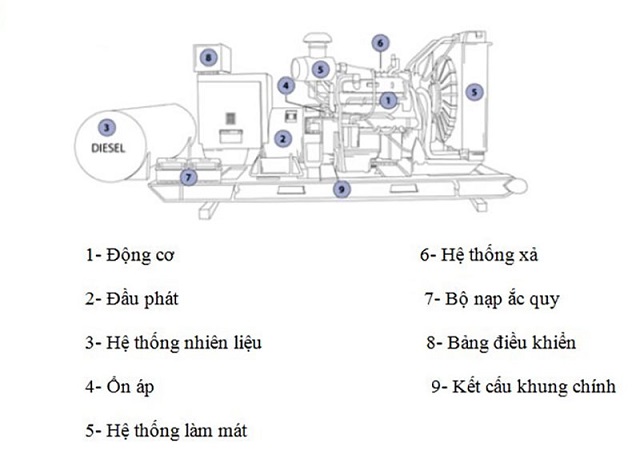

3. Cấu tạo cơ bản của máy phát điện công nghiệp

Một máy phát điện công nghiệp hoàn chỉnh bao gồm nhiều bộ phận phối hợp với nhau để tạo ra nguồn điện ổn định. Dưới đây là các thành phần quan trọng nhất.

3.1 Động cơ (Engine)

Chức năng: Động cơ thực hiện quá trình đốt cháy nhiên liệu để tạo ra chuyển động quay của trục khuỷu. Chuyển động này được truyền trực tiếp sang đầu phát điện, giúp rotor quay và tạo ra dòng điện.

Nguyên liệu sử dụng: Dầu diesel, xăng, khí gas hoặc khí thiên nhiên,..

Đặc điểm

- Sử dụng công nghệ động cơ diesel 4 thì, hoạt động mạnh mẽ và bền bỉ.

- Có thể được trang bị turbo tăng áp giúp hiệu suất đốt cháy và nâng cao công suất.

- Số lượng xi lanh dao động từ 3-20 xi lanh, bố trí theo kiểu thẳng hàng hoặc chữ V tùy từng model.

- Các thương hiệu động cơ nổi tiếng trên thị trường gồm: Cummins, Perkins, Doosan, Mitsubishi, Volvo Penta,...

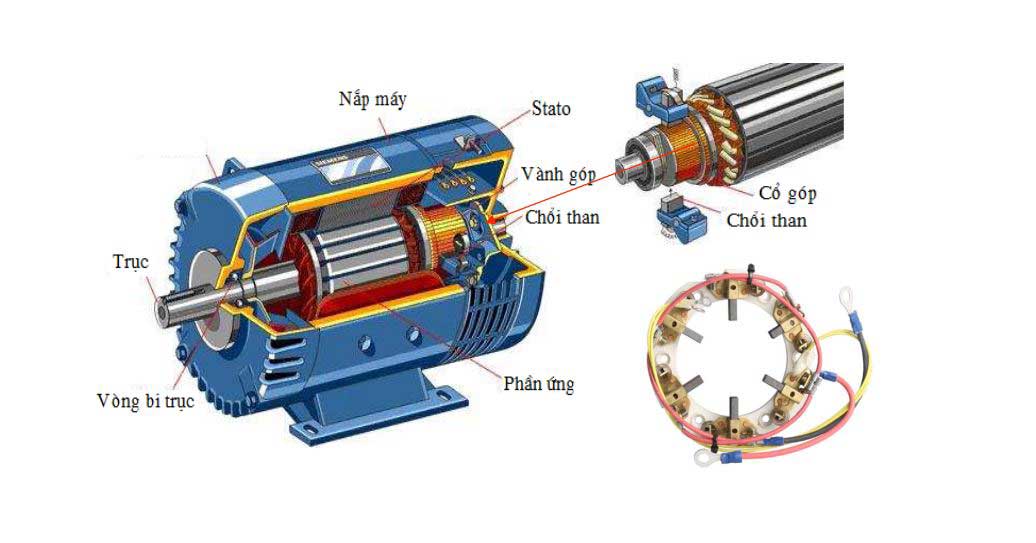

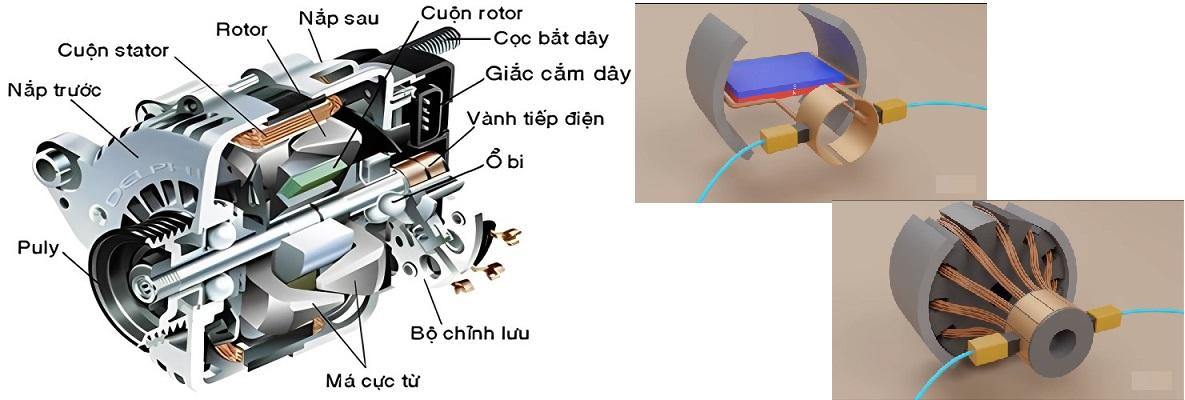

3.2 Đầu phát điện (Alternator)

Chức năng

- Chuyển đổi cơ năng thành điện năng.

- Rotor quay trong từ trường để tạo ra dòng điện cảm ứng.

- Chỉnh lưu dòng điện khi cần thiết.

- Kết hợp với bộ điều chỉnh điện áp AVR nhằm duy trì điện áp đầu ra ổn định, sai số thường chỉ khoảng ±1%.

Cấu tạo

- Rotor: Phần quay được nối trực tiếp với động cơ.

- Stator: Phần tĩnh chứa các cuộn dây đồng tạo ra điện áp cảm ứng.

Đặc điểm

- Hiệu suất chuyển đổi điện năng cao.

- Khả năng chịu tải lớn.

- Hoạt động ổn định trong thời gian dài.

- Có các loại tự kích từ, không chổi than và điều chỉnh điện áp tự động.

- Các thương hiệu đầu phát nổi tiếng gồm: Stamford (Anh), Leroy Somer (Pháp), Mecc Alte (Ý),...

3.3 Hệ thống nhiên liệu

Chức năng: Đảm bảo động cơ luôn được cung cấp đủ nhiên liệu sạch với áp suất phù hợp để duy trì công suất và hiệu suất hoạt động.

Cấu tạo

- Bình chứa nhiên liệu.

- Bơm nhiên liệu.

- Bộ lọc nhiên liệu.

- Đường ống dẫn nhiên liệu.

- Kim phun.

Đặc điểm

- Với máy phát điện có công suất dưới 750kVA, bình nhiên liệu thường được tích hợp trong khung bệ, đáp ứng khoảng 8 giờ vận hành liên tục.

- Với các máy có công suất trên 750kVA, hệ thống thường được sử dụng bồn nhiên liệu đặt ngoài với dung tích đủ cho 8-24 giờ hoạt động nhằm đáp ứng yêu cầu về an toàn phòng cháy chữa cháy và vận hành liên tục.

- Bộ lọc nhiên liệu giúp loại bỏ cặn bẩn và nước, bảo vệ hệ thống phun nhiên liệu và kéo dài tuổi thọ động cơ.

3.4 Hệ thống làm mát và bôi trơn

Chức năng

- Làm mát động cơ, duy trì nhiệt độ trong giới hạn cho phép.

- Bôi trơn các chi tiết chuyển động, giảm ma sát và hạn chế hao mòn.

- Tăng tuổi thọ động cơ và nâng cao hiệu suất vận hành.

Cấu tạo

- Két nước làm mát.

- Bơm nước

- Quạt làm mát.

- Dầu bôi trơn.

- Bộ lọc dầu.

- Đường dẫn dầu.

Đặc điểm

- Hoạt động tuần hoàn khép kín.

- Giúp động cơ vận hành ổn định trong điều kiện tải cao.

- Giảm nguy cơ quá nhiệu và hư hỏng các chi tiết cơ khí.

- Hệ thống lọc dầu giúp loại bỏ tạp chất, duy trì chất lượng dầu bôi trơn.

3.5 Bộ điều khiển và bảng điều khiển

Chức năng

- Giám sát các thông số vận hành.

- Điều khiển khởi động và dừng máy.

- Cảnh báo sự cố.

- Bảo vệ máy khi xảy ra lỗi.

Các tính năng chính

- Hiển thị: Điện áp, dòng điện, tần số, mức nhiên liệu, áp suất dầu, nhiệt độ nước, giờ vận hành,...

- Cảnh báo: Tín hiệu khi các thông số vượt ngưỡng cho phép.

- Bảo vệ: Dừng máy khi quá tải, nhiệt độ cao, áp suất dầu thấp, quán dòng,...

Đặc điểm

- Các bộ điều khiển hiện đại sử dụng màn hình LCD, hỗ trợ giao tiếp Modbus, Ethernet hoặc giám sát từ xa thông qua Internet.

- Một số thương hiệu bộ điều khiển được sử dụng phổ biến gồm: Deepsea (Anh), ComAp (Cộng hòa Séc), Deif (Đan Mạch),...

3.6 Khung bệ

Chức năng

- Chịu toàn bộ tải trọng của máy

- Cố định động cơ và đầu phát

- Giảm rung động thông qua hệ thống cao su giảm chấn.

Đặc điểm

- Được chế tạo từ thép dập có độ dày từ 6mm trở lên.

- Có độ cứng cao; chịu lực tốt.

- Tích hợp lỗ nâng và khe cắm càng xe nâng để thuận tiện vận chuyển.

- Nhiều mẫu máy còn tích hợp bình nhiên liệu ngay trong khung bệ.

3.7 Vỏ chống ồn

Chức năng

- Giảm tiếng ồn phát sinh trong quá trình vận hành.

- Bảo vệ máy khỏi bụi bẩn, nước mưa và các tác động từ môi trường.

- Tăng tính thẩm mỹ và đảm bảo an toàn cho người sử dụng.

Vật liệu

- Thép tấm sơn tĩnh điện dày từ 2mm trở lên.

- Lớp mút tiêu âm hoặc bông thủy tinh có khả năng hấp thụ âm thanh.

Đặc điểm

- Giảm đáng kể độ ồn của máy phát điện.

- Chống ăn mòn và chịu được điều kiện thời tiết ngoài trời.

- Đối với máy phát điện công suất lớn từ 1.000kVA trở lên, vỏ chống ồn thường được thiết kế theo dạng container đạt tiêu chuẩn vận tải biển quốc tế, tích hợp hệ thống thông gió và bình chứa nhiên liệu dung tích lớn.

4. Một số lưu ý khi sử dụng máy phát điện công nghiệp

- Kiểm tra dầu nhớt trước mỗi lần vận hành.

- Theo dõi mức nước làm mát.

- Thay lọc dầu, lọc nhiên liệu và lọc gió đúng chu kỳ.

- Kiểm tra ắc quy định kỳ.

- Không để máy hoạt động quá tải trong thời gian dài.

- Chạy thử máy thường xuyên nếu sử dụng ở chế độ dự phòng.

- Vệ sinh khoang máy và kiểm tra các đầu nối điện để phát hiện sớm các dấu hiệu bất thường.

Xem thêm:

Máy cắt duỗi sắt là gì? Cấu tạo, nguyên lý hoạt động và ứng dụng thực tế

Quy trình thi công hoàn thiện mặt sàn bằng máy xoa nền bê tông chi tiết nhất

Top tiêu chí đánh giá máy xoa nền bê tông chất lượng cho nhà thầu xây dựng

Máy phát điện công nghiệp là sự kết hợp của nhiều bộ phận quan trọng như động cơ, đầu phát điện, hệ thống nhiên liệu, làm mát, bôi trơn, bộ điều khiển và khung bệ. Mỗi bộ phận đều đảm nhận một vai trò riêng, góp phần tạo nên nguồn điện ổn định và an toàn cho hệ thống. Hiểu rõ cấu tạo của máy phát điện công nghiệp sẽ giúp bạn lựa chọn thiết bị phù hợp, vận hành hiệu quả và xây dựng kế hoạch bảo trì đúng cách, từ đó nâng cao tuổi thọ máy và tối ưu chi phí sử dụng.
