Cấu tạo, nguyên lý hoạt động của máy nén khí piston

Máy nén khí piston là một trong những thiết bị cơ bản và quan trọng trong các ngành công nghiệp. Nó đóng vai trò chủ chốt trong việc cung cấp nguồn khí nén cho các hệ thống khí nén, hỗ trợ vận hành các thiết bị, công cụ, và máy móc trong các ứng dụng như sản xuất, xây dựng, y tế, ô tô, và nhiều ngành công nghiệp khác. Dù có thiết kế đơn giản, nhưng nguyên lý hoạt động của máy nén khí piston lại rất hiệu quả, giúp nén khí và tăng áp suất khí lên mức cần thiết. Bài viết này, Kho Điện Máy ATL sẽ cung cấp cái nhìn chi tiết về cấu tạo và nguyên lý hoạt động của máy nén khí piston.

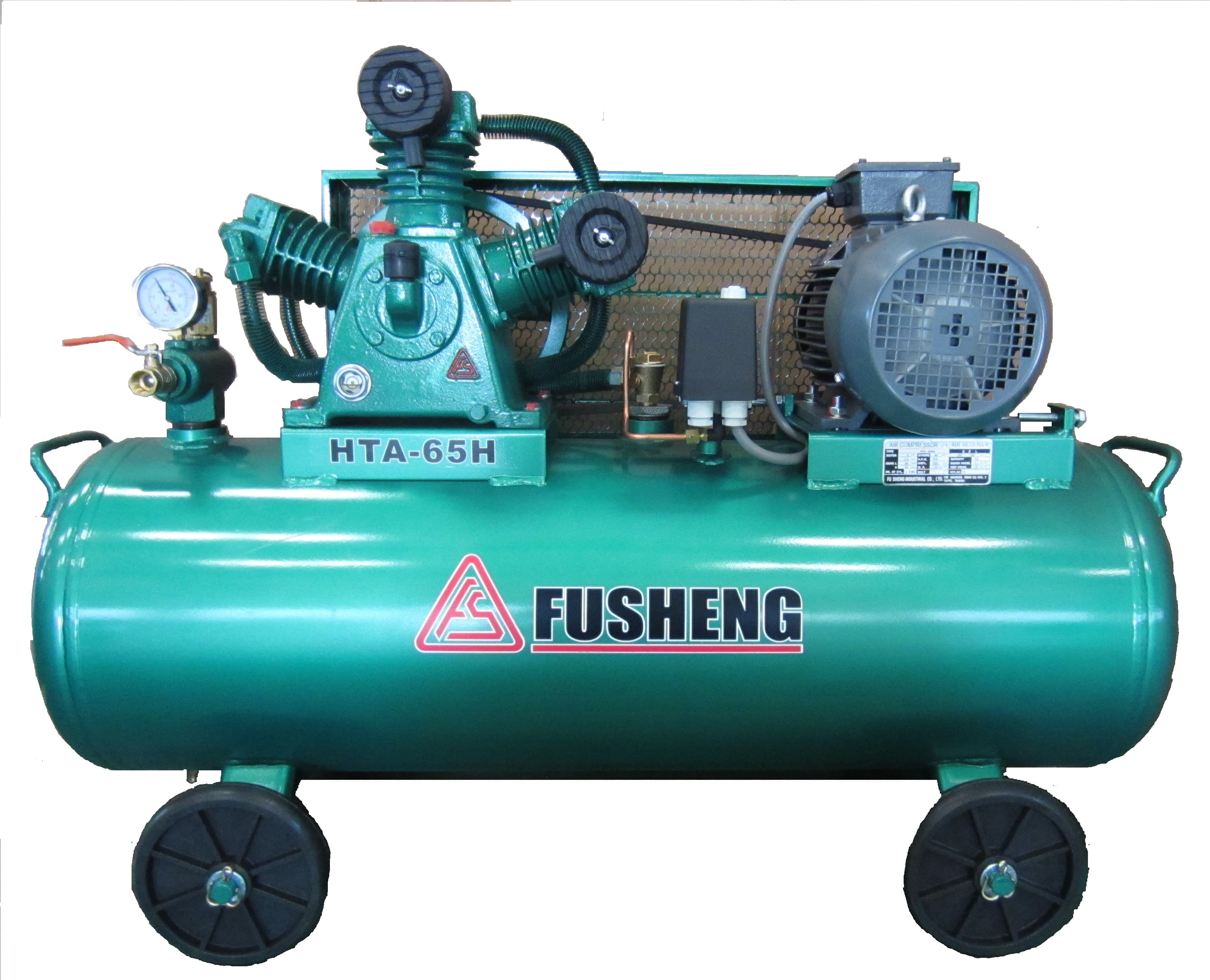

1. Cấu tạo của máy nén khí piston

Máy nén khí piston được thiết kế với cấu tạo đơn giản nhưng rất hiệu quả, bao gồm các bộ phận cơ bản sau:

Piston

Piston là bộ phận trung tâm và quan trọng nhất trong máy nén khí piston. Piston được chế tạo từ vật liệu có độ bền cao, khả năng chịu mài mòn tốt và có tính chịu lực cao, thường là thép hoặc hợp kim nhôm. Piston được đặt trong một xi lanh và chuyển động lên xuống, tạo ra sự thay đổi thể tích trong buồng nén để ép không khí lại, giúp tăng áp suất khí. Piston có vai trò then chốt trong quá trình nén khí, vì nó giúp thay đổi thể tích không gian trong xi lanh.

Xi lanh

Xi lanh là bộ phận chứa piston và có nhiệm vụ tạo không gian cho quá trình nén khí. Xi lanh có thể được làm từ nhiều loại vật liệu khác nhau, thường là thép hoặc hợp kim chịu nhiệt để đảm bảo độ bền và khả năng chống mài mòn trong suốt quá trình hoạt động. Xi lanh phải có độ chính xác cao và khả năng chịu được áp suất lớn khi piston di chuyển qua lại.

Van hút và van xả

Máy nén khí piston sử dụng hệ thống van để kiểm soát dòng khí vào và ra khỏi buồng nén. Van hút có nhiệm vụ mở để không khí từ môi trường xung quanh có thể vào trong buồng nén khi piston di chuyển lên. Khi piston di chuyển xuống, van hút đóng lại và van xả mở ra để xả khí nén ra ngoài. Hệ thống van này giúp đảm bảo không khí chỉ vào khi cần thiết và khí nén chỉ được xả ra khi đã đạt đủ áp suất.

Trục khuỷu và tay biên

Trục khuỷu là bộ phận chuyển động quay và giúp biến chuyển động quay thành chuyển động tịnh tiến của piston. Trục khuỷu kết hợp với tay biên, tạo ra sự chuyển động lên xuống cho piston trong xi lanh. Sự phối hợp nhịp nhàng giữa trục khuỷu và tay biên đảm bảo rằng piston có thể di chuyển một cách hiệu quả, mang lại hiệu suất tối ưu cho máy.

Bộ làm mát

Quá trình nén khí sinh ra rất nhiều nhiệt, do đó, bộ làm mát là một thành phần không thể thiếu trong máy nén khí piston. Bộ làm mát giúp giảm nhiệt độ của khí nén và bảo vệ các bộ phận của máy khỏi bị hư hỏng do nhiệt độ quá cao. Bộ làm mát có thể là hệ thống làm mát bằng nước hoặc không khí, tùy thuộc vào thiết kế của máy. Trong các máy nén khí công suất lớn, hệ thống làm mát bằng nước thường được sử dụng để đảm bảo hiệu quả làm mát cao hơn.

Cơ cấu điều khiển

Máy nén khí piston cần có cơ cấu điều khiển để đảm bảo quá trình hoạt động ổn định và an toàn. Các bộ phận điều khiển này có thể bao gồm bộ điều khiển áp suất, bộ bảo vệ quá tải, bộ điều chỉnh tốc độ vòng quay... Các bộ phận này giúp duy trì áp suất khí nén trong phạm vi cho phép và ngừng hoạt động khi có sự cố xảy ra, bảo vệ máy và các thiết bị liên quan khỏi hư hỏng.

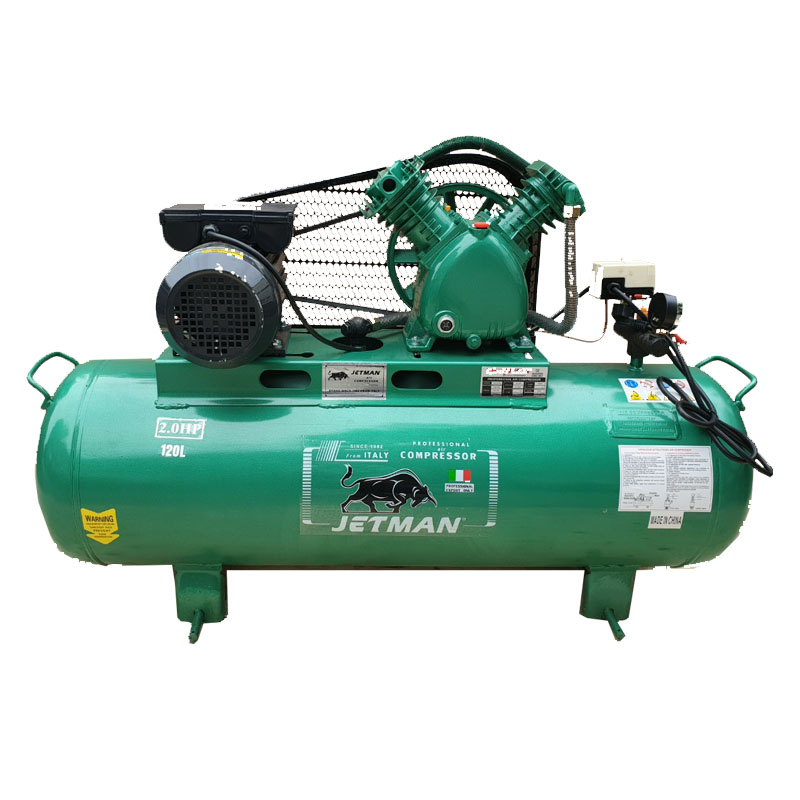

2. Nguyên lý hoạt động của máy nén khí piston

Máy nén khí piston hoạt động dựa trên nguyên lý nén khí thông qua chuyển động lên xuống của piston trong xi lanh. Quá trình hoạt động có thể chia thành ba chu kỳ chính: hút khí, nén khí và xả khí. Dưới đây là mô tả chi tiết về từng chu kỳ:

Chu kỳ hút khí: Khi động cơ máy nén khí piston bắt đầu hoạt động, trục khuỷu quay và truyền động cho tay biên. Tay biên di chuyển piston lên, tạo ra không gian lớn trong buồng nén. Lúc này, van hút mở và không khí từ môi trường bên ngoài sẽ được hút vào buồng nén qua van hút. Quá trình hút này sẽ tiếp tục diễn ra cho đến khi piston di chuyển lên đủ cao để tạo không gian trong buồng nén.

Chu kỳ nén khí: Sau khi không khí đã được hút vào buồng nén, piston tiếp tục di chuyển xuống, khiến thể tích trong buồng nén giảm dần. Khi piston di chuyển xuống, không khí trong buồng nén sẽ bị nén lại, làm tăng áp suất của không khí. Khi áp suất trong buồng nén đạt đến mức cao, van hút đóng lại và van xả mở ra. Lúc này, không khí bị nén và chuẩn bị xả ra ngoài. Quá trình nén khí này sẽ tạo ra khí nén có áp suất cao, phù hợp với các ứng dụng cần nguồn khí nén mạnh.

Chu kỳ xả khí: Khi áp suất trong buồng nén đủ cao, van xả sẽ mở và khí nén sẽ được đẩy ra ngoài qua van xả. Khí nén di chuyển qua các đường ống dẫn và có thể được sử dụng cho các ứng dụng công nghiệp khác như cung cấp năng lượng cho các công cụ khí nén, máy móc sản xuất, hoặc làm mát hệ thống. Khi khí nén đã được xả hết, piston sẽ tiếp tục di chuyển lên để bắt đầu chu kỳ hút khí mới.

Quá trình tái diễn: Sau khi xả khí, piston lại tiếp tục di chuyển lên để hút khí mới và chu kỳ lại bắt đầu từ đầu. Máy nén khí piston hoạt động liên tục, qua các chu kỳ hút, nén, và xả khí, đảm bảo cung cấp nguồn khí nén ổn định và liên tục cho các ứng dụng.

=> Xem thêm: Máy nén khí

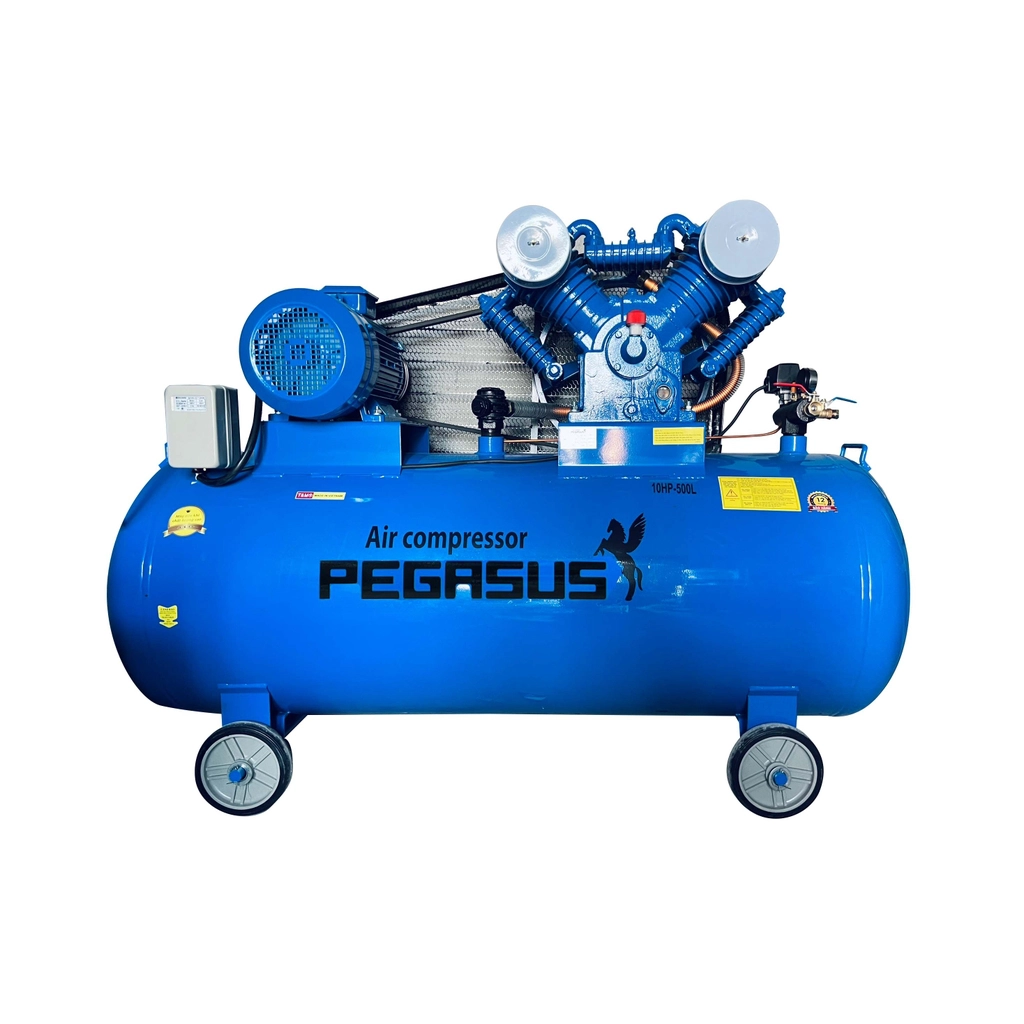

3. Ưu điểm và nhược điểm của máy nén khí piston

Ưu điểm:

Hiệu suất nén khí cao: Máy nén khí piston có khả năng nén khí với hiệu suất cao và đạt được áp suất lớn, rất phù hợp cho các ứng dụng công nghiệp yêu cầu khí nén mạnh.

- Thiết kế đơn giản: Cấu tạo đơn giản và ít bộ phận chuyển động, giúp việc bảo trì và sửa chữa máy dễ dàng hơn. Các bộ phận thay thế thường có sẵn và giá thành hợp lý.

- Độ bền cao: Với cấu trúc chịu được áp suất lớn, máy nén khí piston có thể hoạt động bền bỉ trong môi trường công nghiệp khắc nghiệt.

- Giá thành thấp: So với các loại máy nén khí khác như máy nén khí trục vít, máy nén khí piston thường có chi phí đầu tư ban đầu thấp hơn, là lựa chọn phù hợp cho các doanh nghiệp vừa và nhỏ.

Nhược điểm:

- Tiếng ồn lớn: Máy nén khí piston thường tạo ra tiếng ồn lớn khi hoạt động, điều này có thể gây khó chịu cho người sử dụng và ảnh hưởng đến môi trường làm việc.

- Kích thước lớn: Các máy nén khí piston công suất lớn có kích thước khá lớn và trọng lượng nặng, điều này có thể gây khó khăn trong việc di chuyển và lắp đặt trong các không gian hạn chế.

- Hiệu suất giảm khi hoạt động liên tục: Máy nén khí piston không phù hợp cho các ứng dụng cần hoạt động liên tục trong thời gian dài. Khi hoạt động lâu dài, máy có thể gặp vấn đề về quá nhiệt hoặc hiệu suất nén khí giảm xuống.

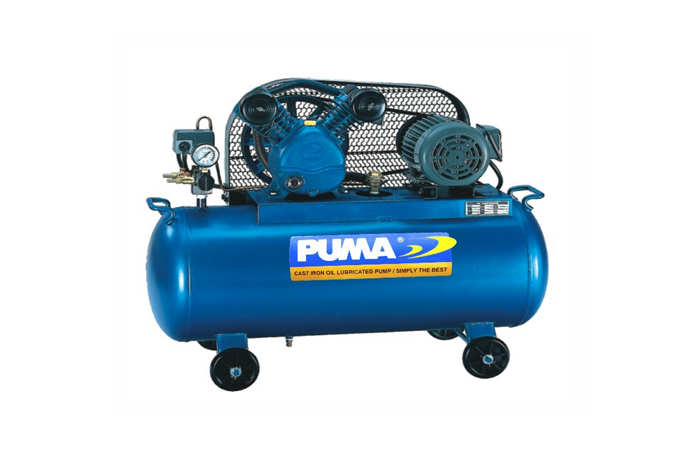

4. Ứng dụng của máy nén khí piston

Máy nén khí piston có ứng dụng rộng rãi trong nhiều lĩnh vực và ngành nghề, bao gồm:

- Ngành công nghiệp sản xuất: Máy nén khí piston cung cấp khí nén cho các công cụ và thiết bị trong dây chuyền sản xuất, từ máy bắn đinh, súng phun sơn, đến các hệ thống máy móc công nghiệp lớn.

- Ngành xây dựng: Máy nén khí piston cung cấp khí nén cho các thiết bị thi công như máy khoan, búa phá đá, máy bơm bê tông.

- Ngành ô tô: Máy nén khí piston được sử dụng để bơm lốp xe, cung cấp khí nén cho các công cụ sửa chữa ô tô, và trong các hệ thống điều hòa không khí của xe hơi.

- Ngành y tế: Máy nén khí piston được sử dụng trong các thiết bị y tế như máy thở, máy xịt thuốc, cung cấp khí nén sạch cho bệnh nhân.

- Ngành năng lượng: Máy nén khí piston cũng được sử dụng trong các hệ thống khí nén cho các ngành năng lượng, giúp cung cấp năng lượng cho các thiết bị và máy móc.

XEM THÊM:

Các loại máy nén khí phổ biến trên thị trường hiện nay

Máy phát điện không ồn – Giải pháp tối ưu cho gia đình và khách sạn

Máy phát điện bị nóng khi sử dụng – Nguyên nhân và cách làm mát

Máy nén khí piston là một thiết bị quan trọng trong các ngành công nghiệp, giúp cung cấp khí nén cho nhiều ứng dụng khác nhau. Với cấu tạo đơn giản nhưng hiệu quả, máy nén khí piston đảm bảo cung cấp nguồn khí nén ổn định và mạnh mẽ cho các công cụ và thiết bị. Tuy nhiên, máy cũng có một số nhược điểm như tiếng ồn lớn và hiệu suất giảm khi hoạt động liên tục. Việc chọn lựa máy nén khí piston phù hợp phụ thuộc vào yêu cầu công việc cụ thể và điều kiện hoạt động của từng ngành nghề.
