Cấu tạo và nguyên lý hoạt động của máy bơm vữa

Trong thi công xây dựng, máy bơm vữa giúp vận chuyển và đưa hỗn hợp vữa đến vị trí cần thi công nhanh chóng, giảm sức lao động và nâng cao năng suất. Để sử dụng thiết bị hiệu quả, người vận hành cần hiểu rõ các bộ phận cấu thành cũng như cách máy tạo áp lực và đưa vữa qua đường ống.

Bài viết dưới đây sẽ giúp bạn tìm hiểu chi tiết cấu tạo máy bơm vữa và nguyên lý hoạt động máy bơm vữa, đồng thời phân biệt cơ chế làm việc của máy bơm trục vít và piston. Kho Điện Máy ATL cũng chia sẻ những lưu ý quan trọng để lựa chọn và vận hành thiết bị phù hợp.

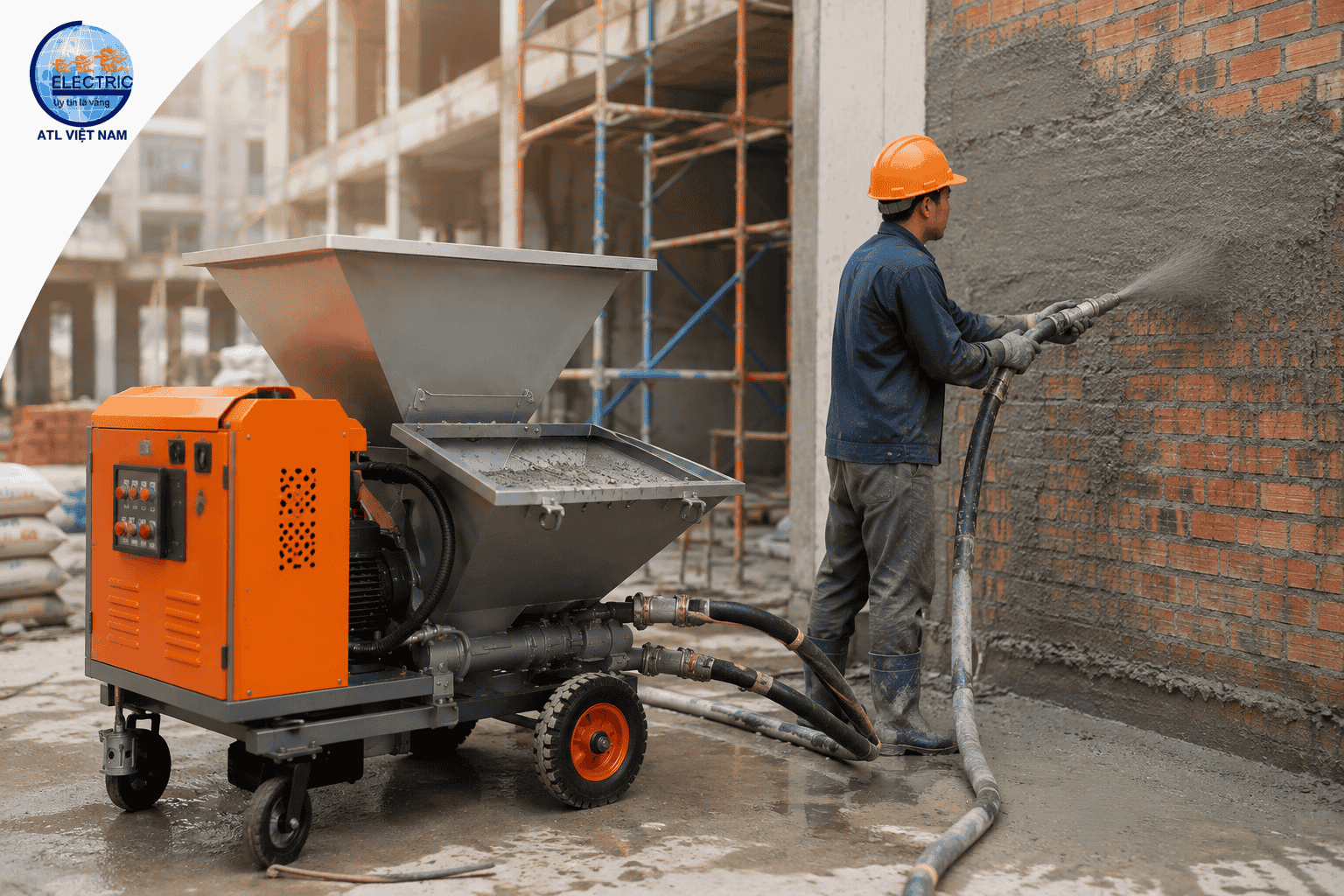

Tổng quan về máy bơm vữa

Máy bơm vữa là thiết bị chuyên dùng để vận chuyển hỗn hợp vữa từ phễu chứa đến vị trí thi công thông qua hệ thống đường ống. Tùy từng model, máy có thể sử dụng cho vữa xây, vữa trát, vữa xi măng, vữa chèn rót hoặc các loại vật liệu chuyên dụng khác. Thiết bị giúp thay thế một phần phương pháp vận chuyển thủ công, đặc biệt phù hợp với những công trình có khối lượng vữa lớn hoặc yêu cầu cấp vật liệu liên tục.

Cấu tạo về máy bơm rữa

Về cấu tạo, máy thường gồm các bộ phận chính như phễu chứa, động cơ, bộ phận bơm, đường ống dẫn, van, khớp nối và hệ thống điều khiển. Khi vận hành, động cơ truyền lực đến cơ cấu bơm để tạo áp lực, đưa vữa qua đường ống đến vị trí cần thi công. Tùy loại máy, cơ chế tạo áp lực có thể sử dụng trục vít, piston hoặc các công nghệ bơm khác.

Máy bơm vữa xây dựng được ứng dụng tại nhiều công trình như nhà ở, chung cư, nhà xưởng, dự án công nghiệp, công trình hạ tầng và các hạng mục sửa chữa, cải tạo. Máy có thể hỗ trợ bơm vữa trát tường, vận chuyển vữa xây, chèn rót và gia cố tại những vị trí khó tiếp cận. Nhờ khả năng cấp vật liệu nhanh và liên tục, thiết bị góp phần tăng năng suất thi công, giảm nhân công vận chuyển và rút ngắn thời gian thực hiện.

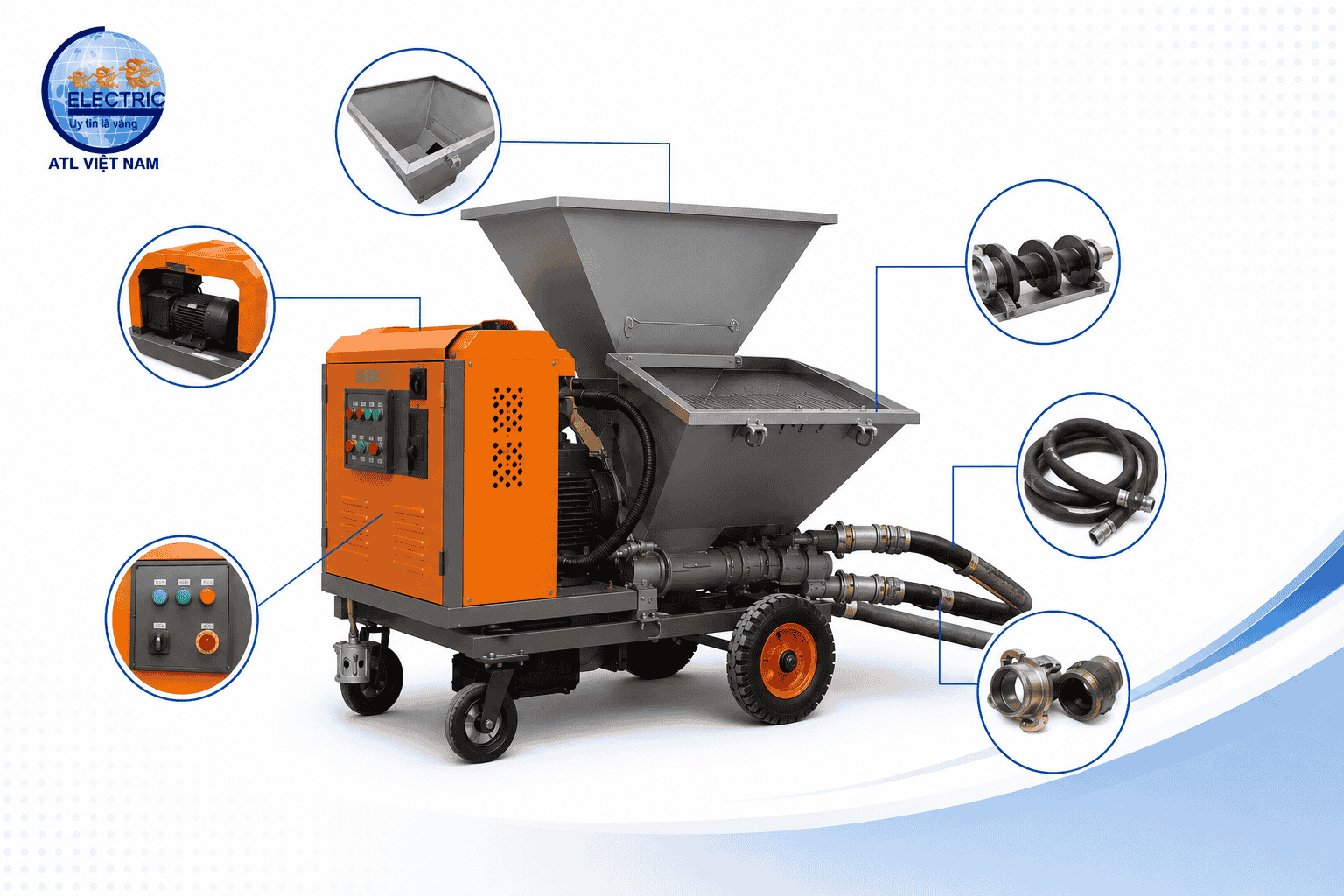

Cấu tạo máy bơm vữa gồm những bộ phận nào?

Tùy theo thiết kế, công suất và công nghệ bơm, mỗi model có thể có cấu tạo khác nhau. Tuy nhiên, một máy bơm vữa xây dựng thường được tạo thành từ các bộ phận chính như phễu chứa, động cơ, hệ thống bơm, đường ống và bộ điều khiển. Mỗi bộ phận đảm nhận một chức năng riêng nhưng phối hợp với nhau để đưa vữa đến vị trí thi công ổn định và hiệu quả.

Phễu chứa vữa

Phễu chứa là nơi tiếp nhận vữa trước khi đưa vào hệ thống bơm. Phễu thường được thiết kế với dung tích phù hợp với công suất máy, có kết cấu chắc chắn và miệng phễu đủ rộng để thuận tiện cho việc nạp vật liệu.

Trong quá trình sử dụng, cần đảm bảo vữa được trộn đều, không chứa vật liệu quá lớn so với giới hạn của máy. Việc giữ phễu sạch cũng giúp hạn chế tình trạng vữa đóng cặn, tắc nghẽn và ảnh hưởng đến quá trình bơm.

Động cơ

Động cơ là nguồn cung cấp năng lượng cho toàn bộ hệ thống. Tùy từng loại máy bơm vữa, động cơ có thể sử dụng điện hoặc nhiên liệu và được lựa chọn dựa trên công suất, lưu lượng cũng như yêu cầu thi công.

Động cơ truyền chuyển động đến bộ phận bơm, giúp tạo lực để hút và đẩy vữa qua đường ống. Vì vậy, cần sử dụng máy đúng công suất và kiểm tra động cơ định kỳ để hạn chế tình trạng quá tải, nóng máy hoặc giảm hiệu suất.

Bộ phận bơm

Đây là bộ phận quan trọng trong cấu tạo máy bơm vữa, có nhiệm vụ tạo áp lực để đưa hỗn hợp vữa từ phễu vào đường ống. Tùy công nghệ, máy có thể sử dụng bơm trục vít, bơm piston hoặc các cơ cấu bơm khác.

Bộ phận này quyết định phần lớn đến lưu lượng, áp lực và khả năng vận chuyển vật liệu của thiết bị. Các chi tiết như rotor, stator, piston hoặc van bơm cần được kiểm tra thường xuyên vì có thể bị mài mòn trong quá trình làm việc.

Hệ thống đường ống

Đường ống dẫn vữa có nhiệm vụ đưa vật liệu từ máy đến vị trí thi công. Hệ thống có thể bao gồm nhiều đoạn ống được nối với nhau bằng các khớp nối chuyên dụng.

Đường kính, chiều dài và khả năng chịu áp lực của ống cần phù hợp với thông số máy. Đường ống quá dài, nhiều đoạn gấp khúc hoặc không đúng kích thước có thể làm tăng trở lực, giảm hiệu suất bơm và thậm chí gây tắc nghẽn đường ống.

Van và khớp nối

Van và khớp nối giúp kiểm soát dòng vữa, đồng thời liên kết các bộ phận và đoạn ống trong hệ thống. Các khớp nối cần được lắp chắc chắn để hạn chế rò rỉ vật liệu và thất thoát áp lực.

Trong quá trình bảo dưỡng, người dùng nên kiểm tra các vị trí nối, gioăng kín và van để phát hiện sớm tình trạng lỏng, nứt, rò rỉ hoặc hao mòn.

Bảng điều khiển

Bảng điều khiển cho phép người vận hành thực hiện các thao tác như khởi động, dừng máy và điều chỉnh các thông số theo thiết kế. Một số dòng máy được trang bị hệ thống điều khiển hiện đại, giúp kiểm soát quá trình bơm thuận tiện hơn.

Việc sử dụng đúng bảng điều khiển giúp người vận hành kiểm soát lưu lượng, tốc độ hoặc chế độ hoạt động phù hợp với từng loại vữa và điều kiện thi công. Trước khi vận hành, cần đọc kỹ hướng dẫn của nhà sản xuất để đảm bảo an toàn và tránh làm việc sai thông số.

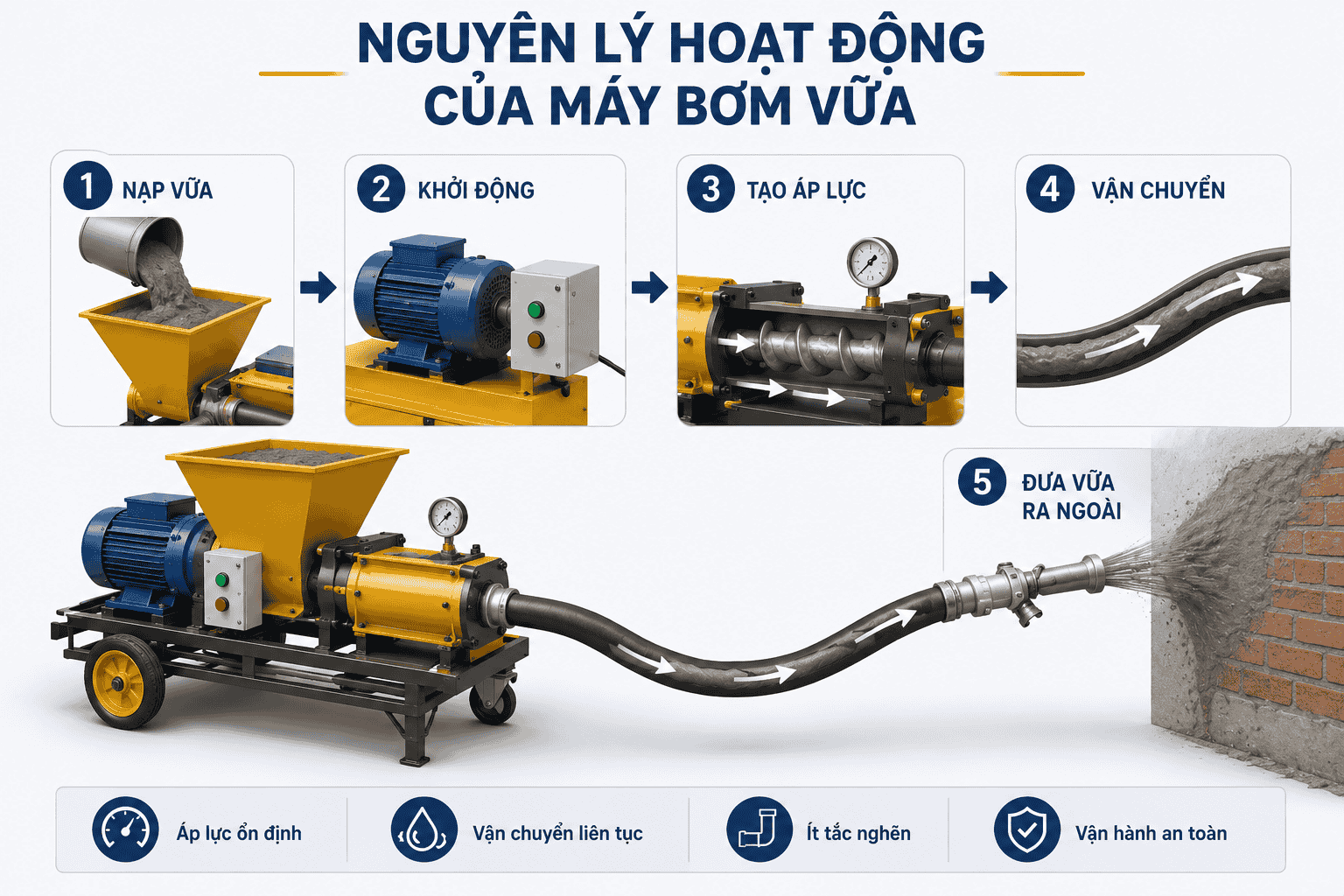

Nguyên lý hoạt động của máy bơm vữa

Về cơ bản, nguyên lý hoạt động máy bơm vữa dựa trên việc tạo áp lực để hút và đẩy hỗn hợp vữa từ phễu chứa qua hệ thống đường ống đến vị trí cần thi công. Tùy vào công nghệ sử dụng như bơm trục vít hoặc bơm piston, cơ chế tạo áp lực có thể khác nhau nhưng đều hướng đến mục tiêu vận chuyển vữa ổn định, liên tục.

Quy trình hoạt động của máy có thể hiểu qua các bước sau:

Bước 1: Chuẩn bị và nạp vữa

Vữa được trộn theo đúng cấp phối, độ sệt và yêu cầu kỹ thuật, sau đó đưa vào phễu chứa của máy.

Bước 2: Khởi động động cơ

Khi máy hoạt động, động cơ truyền năng lượng đến cơ cấu bơm, giúp hệ thống bắt đầu tạo lực hút và đẩy vật liệu.

Bước 3: Hút và tạo áp lực

Bộ phận bơm tiếp nhận vữa từ phễu, đồng thời tạo áp lực cần thiết để đưa hỗn hợp vào đường ống.

Bước 4: Vận chuyển vữa

Dưới tác động của áp lực, vữa được đẩy liên tục qua đường ống dẫn đến khu vực thi công.

Bước 5: Đưa vữa ra ngoài

Vữa được đưa đến đầu ống, vòi hoặc súng phun để thực hiện các công việc như trát tường, xây dựng, chèn rót hoặc sửa chữa.

Trong quá trình vận hành, cần theo dõi áp lực, lưu lượng và tình trạng đường ống để kịp thời phát hiện dấu hiệu bất thường. Đồng thời, chỉ sử dụng loại vữa và kích thước cốt liệu nằm trong giới hạn kỹ thuật của nhà sản xuất nhằm hạn chế tắc ống, quá tải và hao mòn bộ phận bơm.

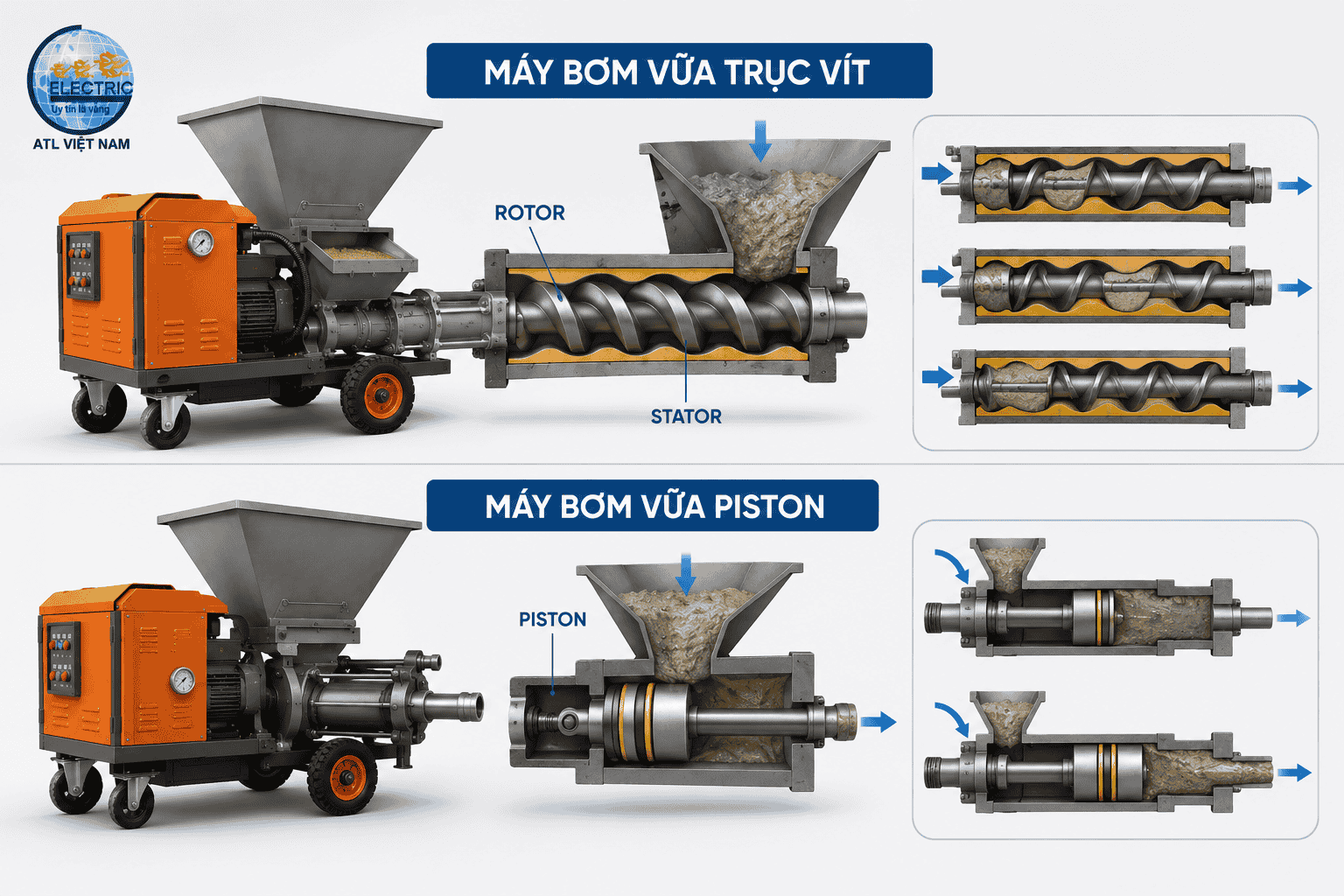

Cấu tạo và nguyên lý hoạt động của máy bơm vữa trục vít

• Máy bơm vữa trục vít sử dụng hệ thống rotor – stator để vận chuyển vữa từ phễu chứa đến vị trí thi công.
• Rotor dạng xoắn quay lệch tâm bên trong stator, tạo các khoang kín giúp hút và đẩy vữa liên tục qua đường ống.
• Cơ chế này tạo dòng vữa tương đối ổn định, phù hợp với các công việc như bơm vữa, phun vữa, trát tường.
• Rotor và stator chịu ma sát trong quá trình hoạt động nên cần được vệ sinh, kiểm tra và bảo dưỡng định kỳ.
• Khi hai bộ phận bị mòn, máy có thể giảm áp lực, giảm lưu lượng hoặc hoạt động không ổn định. Việc thay thế đúng thời điểm giúp duy trì hiệu suất và tuổi thọ máy.

Cấu tạo và nguyên lý hoạt động của máy bơm vữa piston

• Máy bơm vữa piston sử dụng piston để tạo áp lực và vận chuyển vữa qua đường ống.
• Động cơ truyền lực giúp piston chuyển động tịnh tiến, thực hiện quá trình hút và đẩy vữa theo từng chu kỳ.
• Khi piston lùi, vữa được hút vào buồng bơm; khi piston tiến, vữa được nén và đẩy ra đường ống dưới áp lực cao.
• Máy phù hợp với các công việc bơm vữa, chèn rót, bơm vào khe hở và hốc rỗng.
• So với máy trục vít, máy piston có khả năng tạo áp lực bơm cao, nhưng dòng vữa có thể dao động theo chu kỳ piston.
• Khi sử dụng cần lựa chọn máy dựa trên loại vữa, lưu lượng, áp lực và điều kiện thi công.
• Nên kiểm tra định kỳ piston, van, buồng bơm và đường ống để hạn chế tắc nghẽn, rò rỉ và đảm bảo máy hoạt động ổn định.

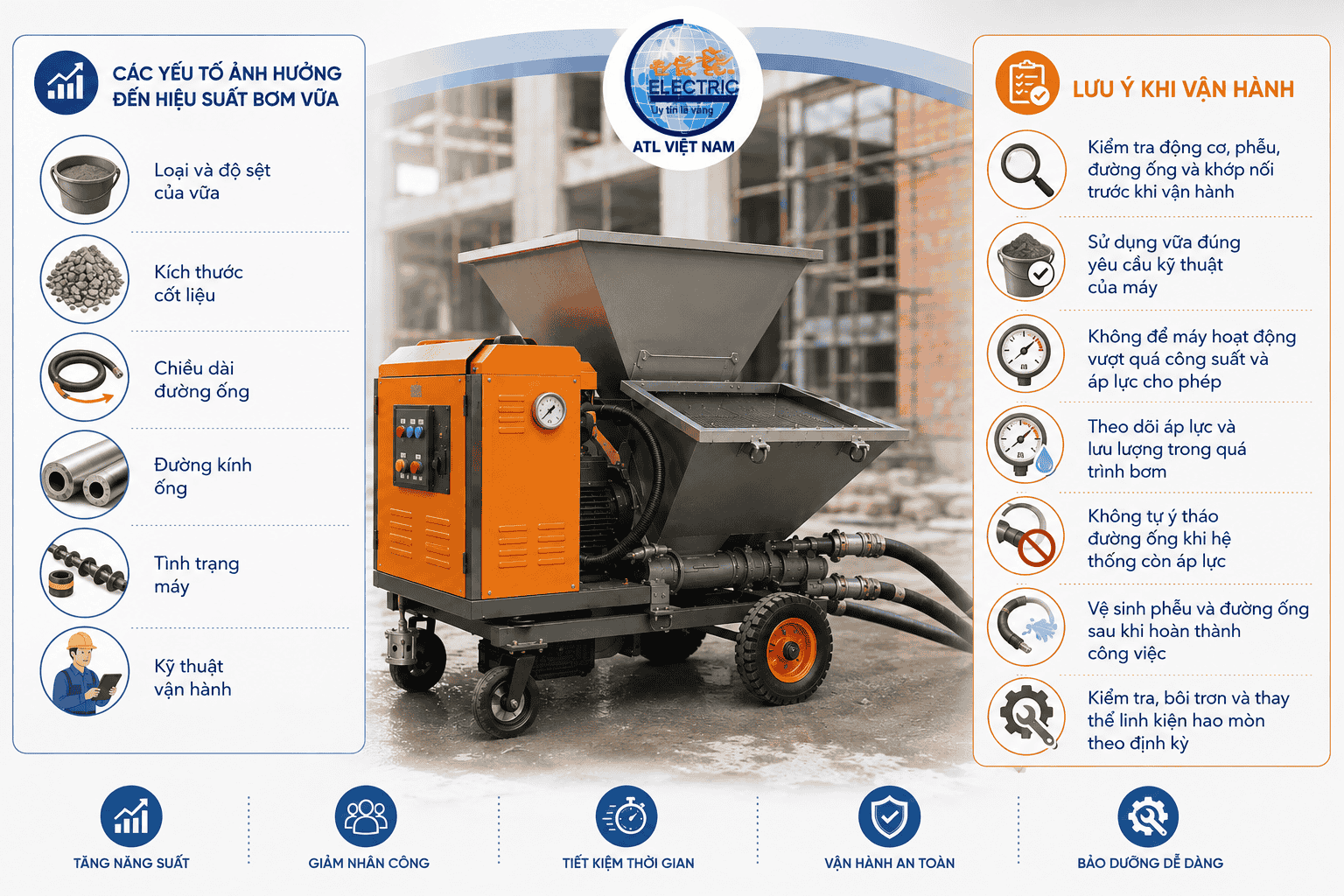

Các yếu tố ảnh hưởng đến hiệu suất bơm vữa

Hiệu suất của máy bơm vữa không chỉ phụ thuộc vào công suất động cơ mà còn chịu ảnh hưởng bởi nhiều yếu tố:

• Loại và độ sệt của vữa: Vữa quá đặc hoặc không phù hợp có thể làm tăng tải cho máy.

• Kích thước cốt liệu: Cần nằm trong giới hạn mà máy cho phép.

• Chiều dài đường ống: Đường ống càng dài hoặc có nhiều đoạn cong, áp lực cần thiết có thể càng lớn.

• Đường kính ống: Cần lựa chọn phù hợp với lưu lượng và vật liệu.

• Tình trạng máy: Rotor, stator, piston, van và các bộ phận liên quan bị mòn có thể làm giảm hiệu suất.

• Kỹ thuật vận hành: Cài đặt sai thông số hoặc vận hành vượt công suất có thể gây quá tải và tăng nguy cơ hư hỏng.

Lưu ý khi vận hành máy bơm vữa

Để thiết bị hoạt động ổn định và an toàn, người dùng nên:

• Kiểm tra động cơ, phễu, đường ống và khớp nối trước khi vận hành.

• Sử dụng vữa đúng yêu cầu kỹ thuật của máy.

• Không để máy hoạt động vượt quá công suất và áp lực cho phép.

• Theo dõi áp lực và lưu lượng trong quá trình bơm.

• Không tự ý tháo đường ống khi hệ thống còn áp lực.

• Vệ sinh phễu và đường ống sau khi hoàn thành công việc.

• Kiểm tra, bôi trơn và thay thế linh kiện hao mòn theo định kỳ.

Việc bảo dưỡng đúng cách giúp hạn chế tình trạng tắc đường ống, giảm áp lực, hao mòn bộ phận bơm và kéo dài tuổi thọ thiết bị.

FAQ – Câu hỏi thường gặp

1. Máy bơm vữa có cấu tạo gồm những bộ phận nào?

Các bộ phận cơ bản gồm phễu chứa, động cơ, bộ phận bơm, đường ống, van, khớp nối và hệ thống điều khiển. Cấu tạo cụ thể phụ thuộc vào từng loại máy.

2. Máy bơm vữa hoạt động theo nguyên lý nào?

Máy sử dụng động cơ để truyền lực cho cơ cấu bơm, từ đó tạo áp lực hút và đẩy vữa qua đường ống đến vị trí thi công.

3. Máy bơm vữa trục vít và piston khác nhau thế nào?

Máy trục vít sử dụng rotor – stator để tạo dòng vật liệu tương đối liên tục, trong khi máy piston sử dụng chuyển động tịnh tiến để hút và đẩy vữa theo chu kỳ.

4. Có thể dùng máy bơm vữa cho mọi loại vữa không?

Không. Mỗi máy có giới hạn riêng về độ sệt, kích thước cốt liệu, lưu lượng và áp lực. Cần kiểm tra thông số kỹ thuật trước khi sử dụng.

Hiểu rõ cấu tạo máy bơm vữa và nguyên lý hoạt động máy bơm vữa giúp người dùng lựa chọn thiết bị phù hợp, vận hành đúng cách và hạn chế các sự cố trong quá trình thi công. Tùy nhu cầu, có thể lựa chọn máy bơm vữa trục vít hoặc piston dựa trên loại vật liệu, lưu lượng và yêu cầu áp lực.
