Cấu tạo và nguyên lý hoạt động của máy đầm dùi

Bạn đã bao giờ tự hỏi tại sao những tòa nhà cao tầng lại vững chắc đến vậy? Một trong những yếu tố quan trọng đó chính là chất lượng của bê tông. Và để có được những khối bê tông chắc chắn, người ta sử dụng máy đầm dùi. Hãy cùng Kho Điện Máy ATL khám phá xem máy đầm dùi hoạt động như thế nào để tạo ra những khối bê tông chất lượng cao.

1. Cấu tạo của máy đầm dùi

Máy đầm dùi là một thiết bị dùng để đầm chặt bê tông trong quá trình thi công, đặc biệt là trong các khu vực bê tông có mật độ cao hoặc không thể tiếp cận bằng các thiết bị đầm thông thường. Máy này sử dụng một cây đầm có đầu lắp dùi (thường là đầu kim loại hoặc nhựa chịu lực) để tạo ra rung động mạnh mẽ, giúp bê tông trong khu vực đầm lèn chặt, làm giảm bọt khí và tăng mật độ bê tông.

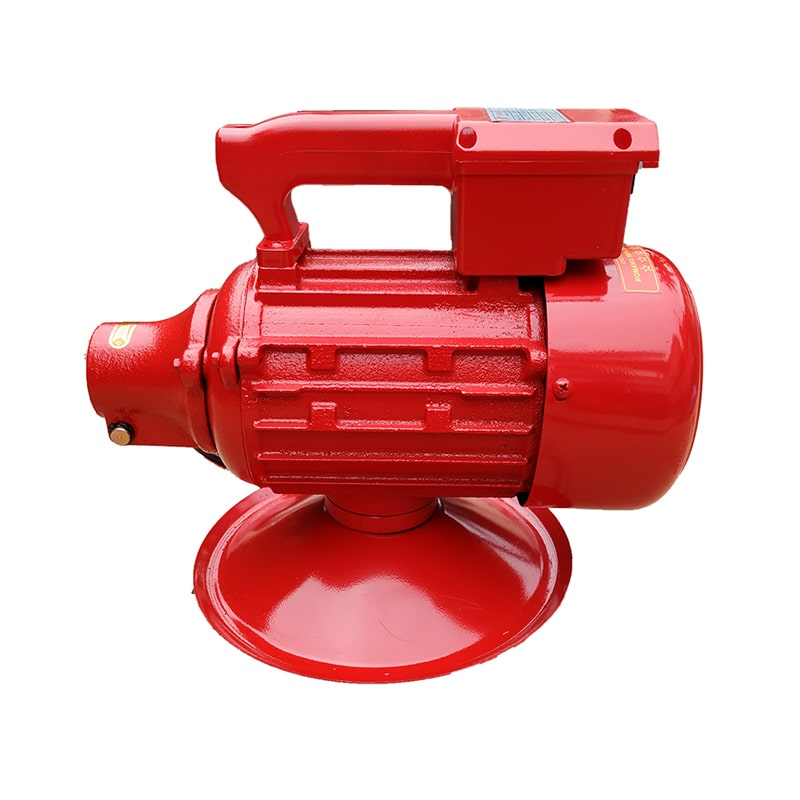

Cấu tạo của máy đầm dùi gồm các bộ phận chính sau:

- Động cơ: Đây là bộ phận cung cấp nguồn năng lượng cho máy. Động cơ có thể chạy bằng xăng, điện hoặc dầu diesel, tùy thuộc vào loại máy. Động cơ này có nhiệm vụ tạo ra năng lượng cơ học để làm cho đầu đầm dùi rung động mạnh mẽ.

- Bộ truyền động: Bộ phận này truyền động từ động cơ đến đầu đầm, giúp tăng tốc độ quay và chuyển động rung cho đầu đầm dùi. Các bộ truyền động này thường được thiết kế để giảm tốc độ quay của động cơ, đảm bảo rung động ổn định và hiệu quả.

- Ống dẫn: Đây là ống dài nối từ bộ truyền động đến đầu đầm. Ống này được làm từ vật liệu chắc chắn, có khả năng chịu lực tốt và chịu được rung động mạnh. Ống đầm có thể được chia thành nhiều đoạn để dễ dàng lắp ráp và di chuyển.

- Đầu đầm dùi: Đầu đầm là bộ phận tiếp xúc trực tiếp với bê tông và tạo ra lực rung. Đầu đầm có thể có hình dạng khác nhau tùy thuộc vào mục đích sử dụng, nhưng chúng thường có cấu tạo chắc chắn, được làm từ kim loại chịu mài mòn cao để có thể chịu được sự va đập và rung động mạnh.

- Hệ thống làm mát: Một số máy đầm dùi có hệ thống làm mát để ngăn động cơ và bộ truyền động bị quá nóng trong quá trình sử dụng liên tục. Hệ thống làm mát giúp tăng tuổi thọ của máy và đảm bảo hiệu suất làm việc ổn định.

- Bảng điều khiển: Các máy đầm dùi hiện đại thường có bảng điều khiển để người sử dụng có thể điều chỉnh các thông số như tốc độ rung, chế độ làm việc hoặc các tính năng khác. Bảng điều khiển cũng giúp kiểm tra các chỉ số hoạt động của máy.

2. Nguyên lý hoạt động của máy đầm dùi

Nguyên lý hoạt động của máy đầm dùi chủ yếu dựa vào cơ chế rung động để làm lèn chặt bê tông, giúp loại bỏ bọt khí và cải thiện độ đặc chắc của bê tông. Khi bê tông được đổ vào khu vực thi công, máy đầm dùi sẽ tạo ra một lực rung mạnh mẽ từ đầu đầm vào bê tông, khiến các hạt cốt liệu trong bê tông di chuyển và sắp xếp lại, giảm thiểu tình trạng phân lớp và tăng mật độ bê tông.

Nguyên lý hoạt động máy dùi gồm các bước sau:

- Cung cấp năng lượng từ động cơ: Động cơ (motor) của máy đầm dùi (có thể là động cơ xăng, điện hoặc diesel) cung cấp năng lượng cơ học cho thiết bị. Động cơ sẽ quay với tốc độ nhất định, tạo ra một mô-men xoắn (torque) đủ lớn để làm rung động đầu đầm.

- Truyền đông qua bộ truyền động: Bộ truyền động (gearbox) hoặc hệ thống giảm tốc sẽ truyền chuyển động quay từ động cơ đến đầu đầm. Bộ phận này có tác dụng giảm tốc độ quay và tăng lực rung, từ đó giúp đầu đầm tạo ra các sóng rung mạnh mẽ. Hệ thống truyền động có thể là bánh răng hoặc dây curoa tùy thuộc vào thiết kế của máy.

- Rung dộng mạnh mẽ tại đầu điểm dùi: Khi năng lượng được truyền tới đầu đầm dùi, bộ phận này bắt đầu rung lắc mạnh. Đầu đầm có thể có cấu tạo hình trụ hoặc hình cầu và được làm bằng vật liệu chắc chắn như thép, có khả năng chịu lực và ma sát cao. Đầu đầm tạo ra các chuyển động lắc (vibrations) với tần suất và biên độ cao, giúp tách các bọt khí trong bê tông và làm các hạt cốt liệu trong bê tông được dồn tụ lại.

- Quá trình dùi bê tông: Khi đầu đầm dùi được đưa vào trong khối bê tông, các sóng rung động từ đầu đầm sẽ lan tỏa ra xung quanh, tạo ra tác dụng lèn chặt bê tông. Các bọt khí trong bê tông sẽ bị đẩy lên bề mặt, trong khi các hạt cốt liệu (cát, sỏi, xi măng) sẽ dồn lại với nhau, làm cho bê tông trở nên đặc và chắc chắn hơn. Quá trình này giúp bê tông có độ đồng nhất cao hơn và tăng cường độ kết dính của các thành phần trong bê tông.

- Điều chỉnh độ rung: Một số máy đầm dùi có hệ thống điều khiển rung để người sử dụng có thể điều chỉnh tần suất và cường độ của rung động tùy theo yêu cầu công việc. Điều này giúp tăng hiệu quả đầm bê tông cho các loại bê tông khác nhau hoặc trong các điều kiện thi công khác nhau.

- Kết thúc quá trình đầm: Sau khi hoàn tất quá trình đầm, máy đầm dùi được nâng lên khỏi bê tông và quá trình đầm có thể được chuyển sang khu vực khác. Sau khi quá trình đầm được thực hiện đầy đủ, bê tông sẽ có độ đặc chắc cao hơn, đồng thời giảm thiểu tối đa các lỗ khí hoặc các vùng không đồng nhất bên trong khối bê tông.
