Cấu tạo của máy khoan bàn gồm những thành phần nào?

Máy khoan bàn là một trong những công cụ cơ khí quan trọng được sử dụng phổ biến trong các xưởng chế tạo, cơ khí, và các ngành công nghiệp sản xuất khác. Máy có thể khoan lỗ chính xác trên nhiều loại vật liệu như kim loại, gỗ, nhựa, v.v., nhờ vào sự kết hợp giữa các bộ phận có cấu trúc vững chắc và các hệ thống điều khiển tinh vi. Để hiểu rõ hơn về cách thức hoạt động của máy khoan bàn, bài viết này Kho Điện Máy ATL sẽ phân tích chi tiết về các thành phần cấu tạo của máy khoan bàn, vai trò của từng bộ phận và cách chúng phối hợp với nhau để đạt được hiệu quả cao trong công việc.

1. Đế máy

Chức năng:

Đế máy là phần tiếp xúc trực tiếp với mặt sàn hoặc bàn làm việc và đóng vai trò rất quan trọng trong việc giữ cho máy khoan bàn được ổn định trong suốt quá trình hoạt động. Đế máy được thiết kế chắc chắn để giảm thiểu rung lắc, mang đến sự ổn định cho toàn bộ máy khi hoạt động ở tốc độ cao.

Vật liệu:

Đế máy thường được chế tạo từ các vật liệu chắc chắn như gang đúc hoặc thép đúc, giúp đảm bảo độ bền và khả năng chịu lực tốt. Với khả năng hấp thụ lực va đập và rung động, đế máy giữ cho các bộ phận khác của máy không bị lệch hướng hoặc không chính xác khi vận hành.

Cấu tạo:

Đế máy có thể có hình dáng chữ nhật hoặc hình vuông, với các lỗ để bắt vít vào mặt sàn hoặc bàn làm việc. Đế có thể được trang bị thêm các lỗ ren hoặc các chi tiết phụ để kết nối với các bộ phận khác.

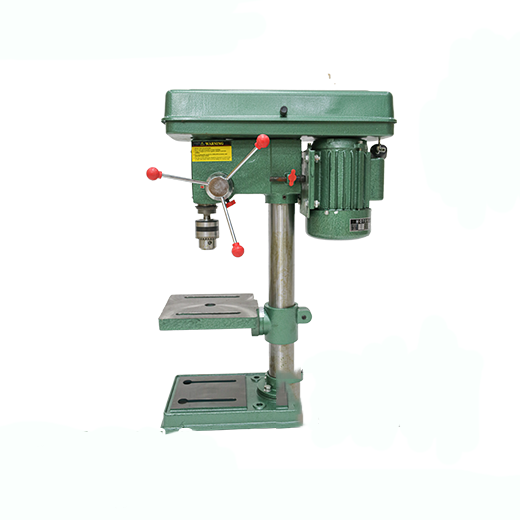

2. Cột máy

Chức năng:

Cột máy có nhiệm vụ hỗ trợ và giữ các bộ phận khác của máy khoan, đặc biệt là trục chính và mâm khoan. Cột máy giúp máy khoan bàn duy trì được cấu trúc vững chắc và ổn định trong quá trình khoan, đồng thời hỗ trợ cơ chế điều chỉnh chiều cao của mâm khoan.

Vật liệu:

Cột máy được chế tạo từ vật liệu có độ bền cao như gang hoặc thép. Cột phải đủ cứng để chịu lực tác động trong quá trình khoan và bảo đảm tính ổn định khi máy vận hành.

Cấu tạo:

Cột máy có thể có hình trụ hoặc dạng chữ U, với một hoặc nhiều khe để dễ dàng điều chỉnh chiều cao của mâm khoan. Một số cột máy còn được trang bị các thanh ray hoặc cơ cấu vít để hỗ trợ việc di chuyển lên xuống mâm khoan.

3. Trục chính

Chức năng:

Trục chính là bộ phận quan trọng nhất trong máy khoan bàn. Đây là bộ phận truyền động quay từ động cơ tới mũi khoan, giúp mũi khoan quay ở tốc độ cao để tạo ra lỗ trên vật liệu. Trục chính thường được làm bằng vật liệu cứng cáp để chịu được lực quay và mài mòn trong quá trình sử dụng.

Vật liệu:

Trục chính thường được làm từ thép tôi cứng hoặc hợp kim thép, có khả năng chịu lực và chống mài mòn rất tốt. Việc chế tạo trục chính từ vật liệu chất lượng cao đảm bảo độ chính xác trong quá trình khoan.

Cấu tạo:

Trục chính bao gồm một trục quay và ổ bi để giảm ma sát và duy trì độ chính xác trong quá trình quay. Các trục chính có thể được trang bị các cơ cấu truyền động như bánh răng hoặc dây đai để thay đổi tốc độ quay. Một số loại máy khoan bàn cao cấp còn có thể điều chỉnh được tốc độ quay của trục chính một cách linh hoạt.

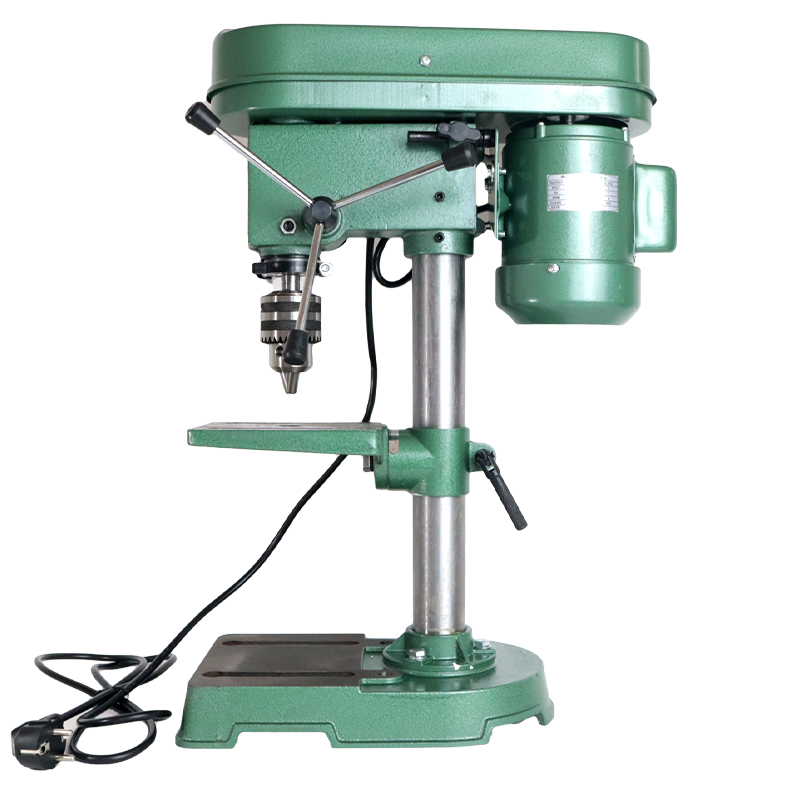

4. Mâm khoan

Chức năng:

Mâm khoan là bộ phận giữ và cố định chi tiết cần khoan. Mâm khoan có thể di chuyển lên xuống, xoay hoặc nghiêng để điều chỉnh góc khoan sao cho phù hợp với các yêu cầu cụ thể của công việc. Mâm khoan thường đi kèm với cơ cấu định vị chi tiết khoan, giúp người dùng dễ dàng đặt chi tiết và khoan chính xác.

Vật liệu:

Mâm khoan được làm từ gang hoặc thép để đảm bảo sự vững chắc và bền bỉ trong suốt quá trình sử dụng. Đặc biệt, bề mặt của mâm khoan thường được gia công phẳng và mịn để đảm bảo độ chính xác khi khoan.

Cấu tạo:

Mâm khoan có thể được điều chỉnh theo chiều dọc hoặc chiều ngang, tùy thuộc vào yêu cầu của công việc. Ngoài ra, mâm khoan còn được trang bị các khe rãnh hoặc lỗ ren để gắn thêm các phụ kiện như cặp chặt, kẹp chi tiết hay các thiết bị gia công khác.

5. Động cơ

Chức năng:

Động cơ là bộ phận cung cấp năng lượng cho máy khoan bàn. Động cơ này chuyển đổi năng lượng điện thành chuyển động cơ học để làm quay trục chính và mũi khoan. Động cơ có thể có nhiều loại và công suất khác nhau, từ động cơ một pha cho đến động cơ ba pha, tùy thuộc vào công suất và yêu cầu của máy.

Vật liệu:

Động cơ thường được làm bằng thép với các cuộn dây đồng bên trong. Các bộ phận này được thiết kế để có khả năng chịu nhiệt và giảm thiểu độ mài mòn trong quá trình vận hành.

Cấu tạo:

Động cơ có thể có hình dáng mô-tơ đồng bộ hoặc không đồng bộ. Công suất động cơ có thể dao động từ 0.5 đến 2 mã lực (HP), tùy vào loại máy khoan bàn và yêu cầu công việc. Động cơ này thường được gắn trên cột máy và liên kết với trục chính qua hệ thống dây đai hoặc các cơ cấu truyền động khác.

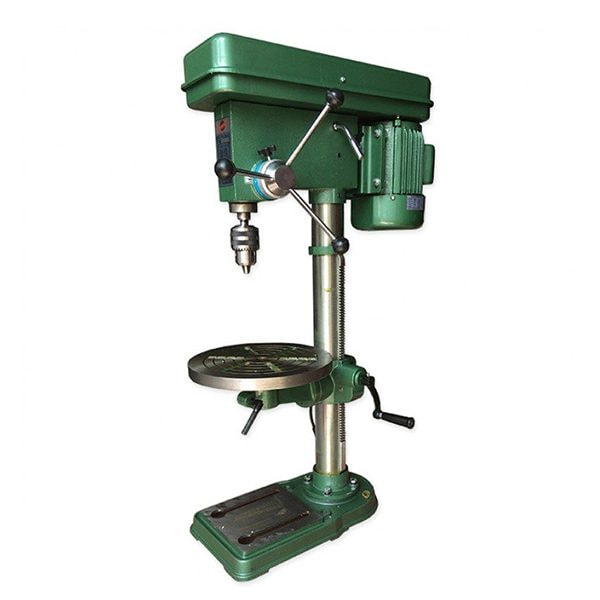

6. Bộ truyền động

Chức năng:

Bộ truyền động có nhiệm vụ truyền động quay từ động cơ tới trục chính. Hệ thống này sử dụng các bánh răng, dây đai, hoặc các cơ cấu truyền động khác để điều khiển tốc độ quay của trục chính.

Cấu tạo:

Bộ truyền động có thể được thiết kế đơn giản với một hệ thống bánh răng hoặc phức tạp hơn với các cơ cấu truyền động đa cấp. Hệ thống bánh răng cho phép thay đổi tốc độ quay của trục chính, từ đó giúp người sử dụng lựa chọn được tốc độ phù hợp với từng loại vật liệu và yêu cầu công việc.

7. Hệ thống điều chỉnh chiều cao

Chức năng:

Hệ thống điều chỉnh chiều cao có nhiệm vụ thay đổi khoảng cách giữa trục chính và mâm khoan, giúp người sử dụng dễ dàng khoan trên các chi tiết có chiều cao khác nhau. Hệ thống này đặc biệt quan trọng khi khoan các chi tiết lớn hoặc có yêu cầu về chiều sâu lỗ khoan.

Cấu tạo:

Hệ thống điều chỉnh chiều cao thường sử dụng vít me hoặc cơ cấu thanh răng và bánh răng để di chuyển mâm khoan lên xuống. Một số máy khoan bàn hiện đại còn trang bị hệ thống thủy lực hoặc khí nén để hỗ trợ việc điều chỉnh chiều cao một cách dễ dàng hơn.

8. Bộ phận bảo vệ

Chức năng:

Bộ phận bảo vệ là một yếu tố quan trọng trong việc đảm bảo an toàn cho người sử dụng. Nó giúp ngăn ngừa các tai nạn có thể xảy ra khi các bộ phận quay của máy tiếp xúc với người dùng hoặc khi mảnh vật liệu bị văng ra ngoài.

Cấu tạo:

Bộ phận bảo vệ thường được làm từ nhựa hoặc kim loại nhẹ, trong suốt để người sử dụng vẫn có thể quan sát được quá trình khoan. Bộ phận này có thể được thiết kế dễ dàng tháo rời hoặc điều chỉnh để phù hợp với các yêu cầu của công việc.

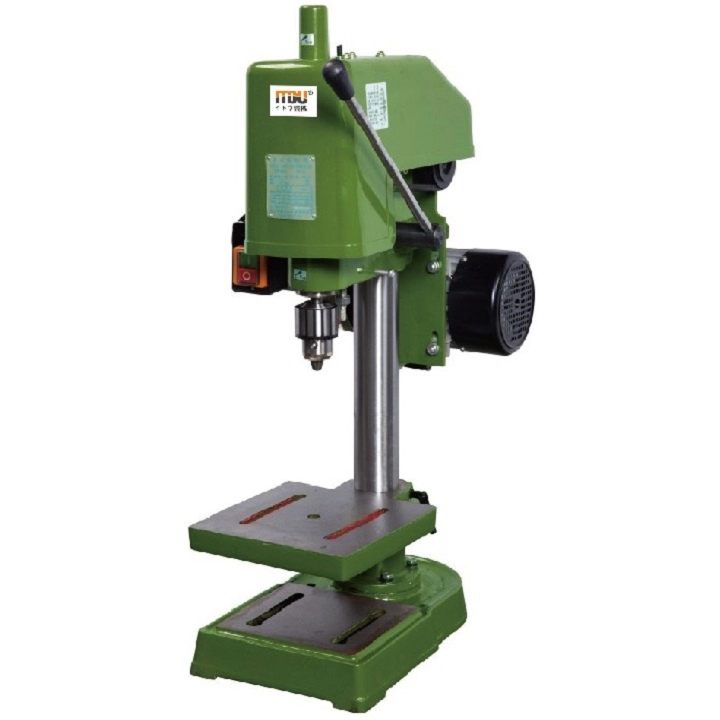

9. Bộ điều khiển và các nút điều chỉnh

Chức năng:

Bộ điều khiển giúp người sử dụng điều chỉnh các chức năng của máy khoan như tốc độ quay, hướng quay và các chế độ hoạt động khác của máy.

Cấu tạo:

Bộ điều khiển bao gồm các nút bấm, công tắc và màn hình hiển thị, có thể là màn hình cảm ứng hoặc các nút cơ học để thay đổi các cài đặt của máy. Một số máy khoan bàn hiện đại còn được trang bị hệ thống điều khiển tự động hoặc màn hình hiển thị kỹ thuật số để theo dõi và điều chỉnh các thông số.

XEM THÊM:

Máy khoan bàn là gì? Ứng dụng của máy khoan bàn trong sản xuất

Cách bảo quản và bảo dưỡng máy đầm dùi giúp nâng cao tuổi thọ

Những lỗi thường gặp khi sử dụng máy đầm dùi bạn nên biết

Máy khoan bàn là một công cụ quan trọng trong việc gia công cơ khí và chế tạo các chi tiết có độ chính xác cao. Mỗi bộ phận trong cấu tạo của máy khoan bàn đều đóng vai trò quan trọng trong việc đảm bảo máy hoạt động ổn định, chính xác và an toàn. Hiểu rõ về cấu tạo và các thành phần của máy khoan bàn sẽ giúp người sử dụng có thể vận hành và bảo dưỡng máy một cách hiệu quả, từ đó nâng cao năng suất và chất lượng công việc.
