Máy bơm vữa bơm xa và cao được bao nhiêu mét? cách tính khoảng cách bơm

Máy bơm vữa bơm xa được bao nhiêu mét là vấn đề cần quan tâm khi thi công các công trình có đường ống dài, vị trí bơm cao hoặc khoảng cách từ máy đến điểm xả lớn. Khả năng bơm thực tế phụ thuộc vào áp lực, lưu lượng, loại vữa và cấu hình đường ống.

Khi lựa chọn máy bơm vữa, Kho Điện Máy ATL có thể cung cấp các thiết bị phù hợp với nhiều nhu cầu thi công. Việc xác định trước chiều dài đường ống, độ cao, đường kính ống và số lượng co nối sẽ giúp lựa chọn máy chính xác hơn.

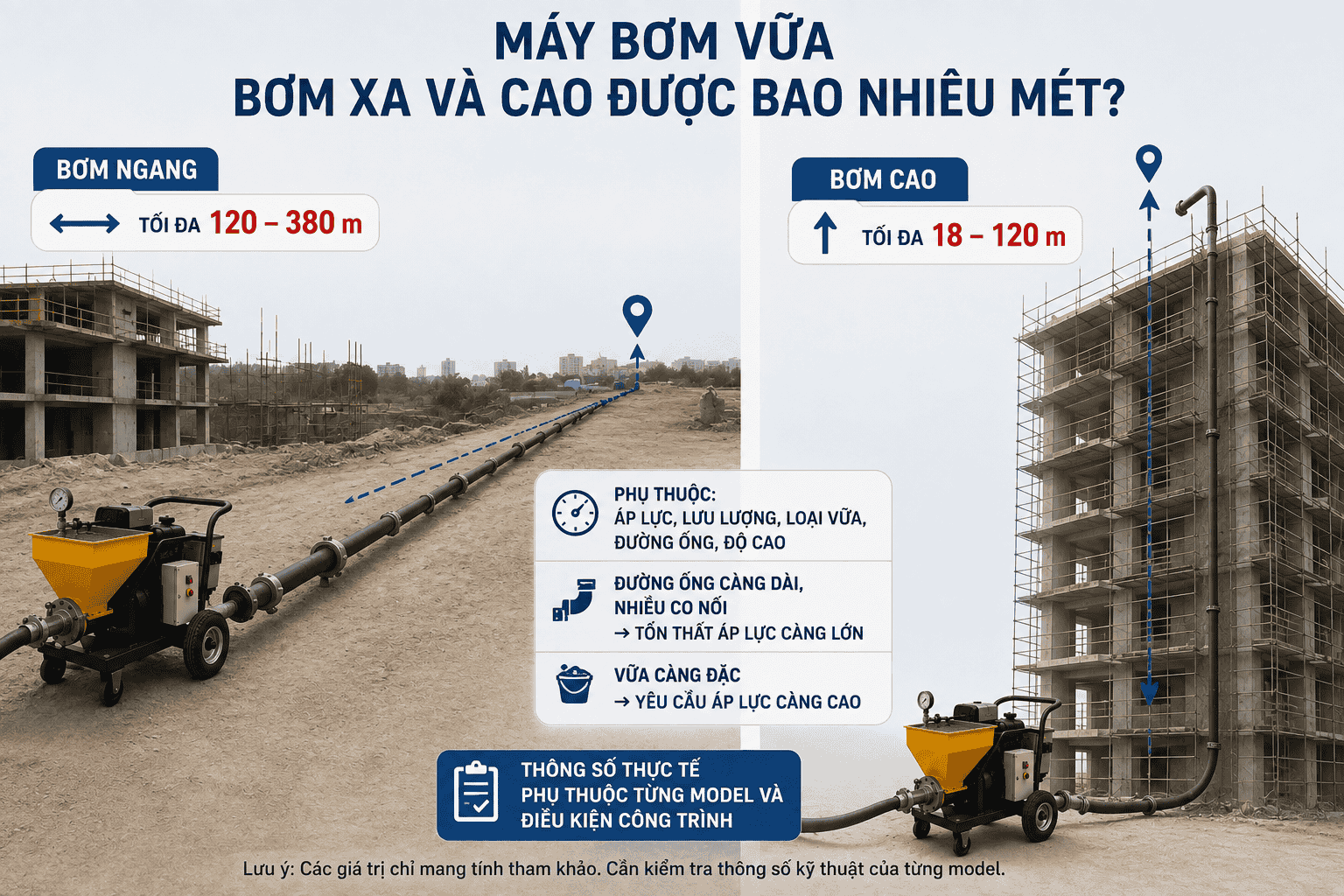

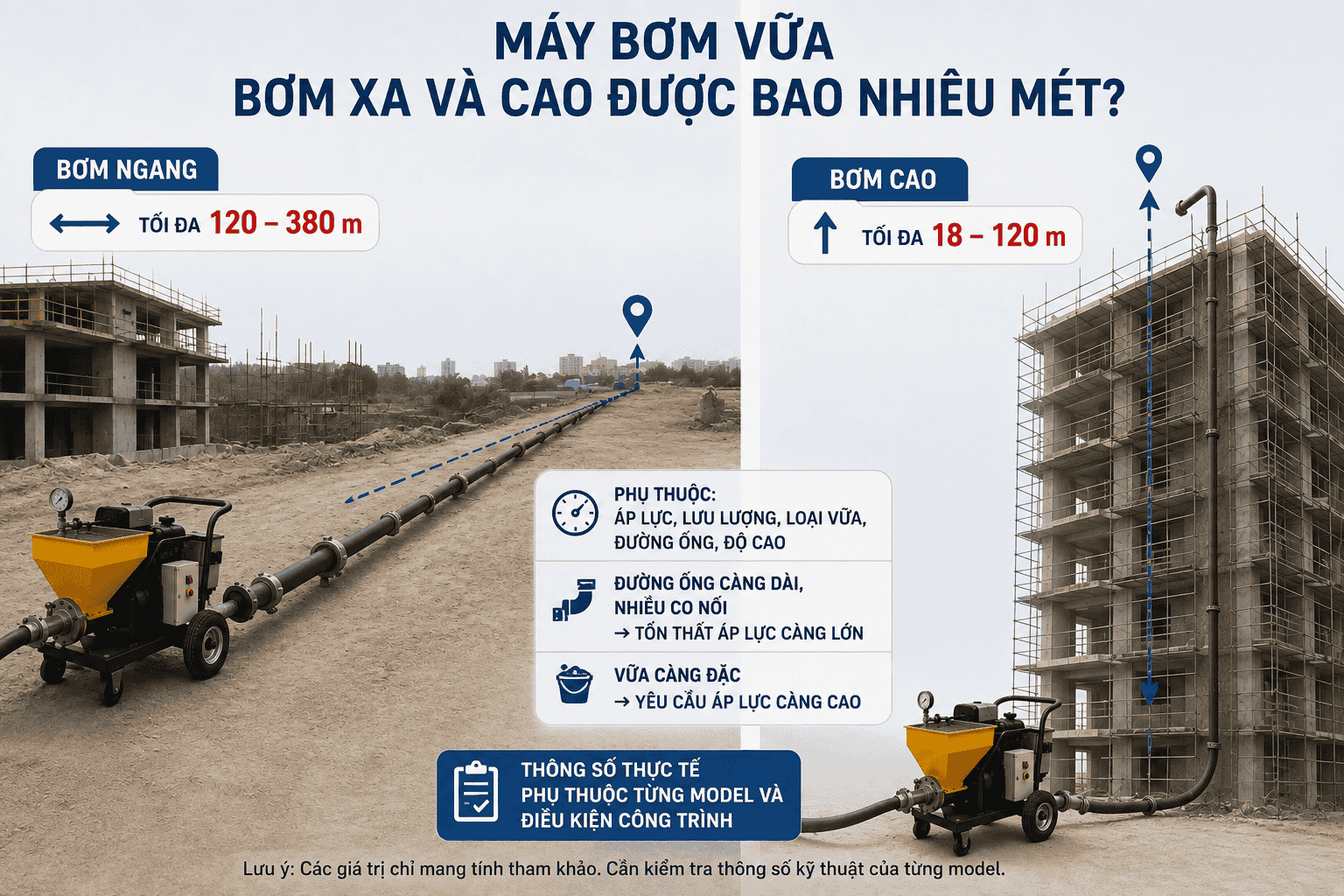

Máy bơm vữa bơm xa và cao được bao nhiêu mét?

Khả năng máy bơm vữa bơm xa và cao không có một con số cố định mà phụ thuộc vào áp lực, lưu lượng, loại vữa và cấu hình đường ống. Thông số công bố giữa các model có thể chênh lệch đáng kể.

1. Khoảng cách bơm ngang

Khả năng bơm vữa theo phương ngang phụ thuộc chủ yếu vào áp lực của máy và mức tổn thất trên đường ống. Đường ống càng dài, nhiều co nối hoặc sử dụng vữa có độ đặc cao thì yêu cầu về áp lực càng lớn.

Một số máy bơm vữa chuyên dụng có thể đạt khoảng cách ngang hàng trăm mét. Chẳng hạn, một mẫu GUB được công bố khả năng vận chuyển tối đa khoảng 120 m theo phương ngang và 30 m theo phương đứng, với áp suất làm việc 2 MPa.

Ở nhóm thiết bị công suất lớn, khả năng bơm có thể cao hơn đáng kể. Một số model bơm ba piston được công bố khả năng bơm ngang khoảng 380 m và bơm cao khoảng 120 m, tùy cấu hình, loại vật liệu và điều kiện vận hành.

2. Khoảng cách bơm theo chiều cao

Máy bơm vữa bơm cao cần tạo đủ áp lực để vượt qua chênh lệch cao độ, đồng thời thắng tổn thất do ma sát trong đường ống. Vì vậy, khả năng bơm theo chiều đứng thường thấp hơn khoảng cách bơm ngang.

Ví dụ, một mẫu máy bơm vữa thương mại của Graco được công bố áp suất bơm 29 bar, khoảng cách ngang tối đa 61 m và chiều cao tối đa 18 m.

Những thông số trên cho thấy không thể lấy khoảng cách bơm ngang để suy ra trực tiếp chiều cao bơm. Khi lựa chọn máy, cần căn cứ vào thông số kỹ thuật của từng model và điều kiện thực tế của công trình.

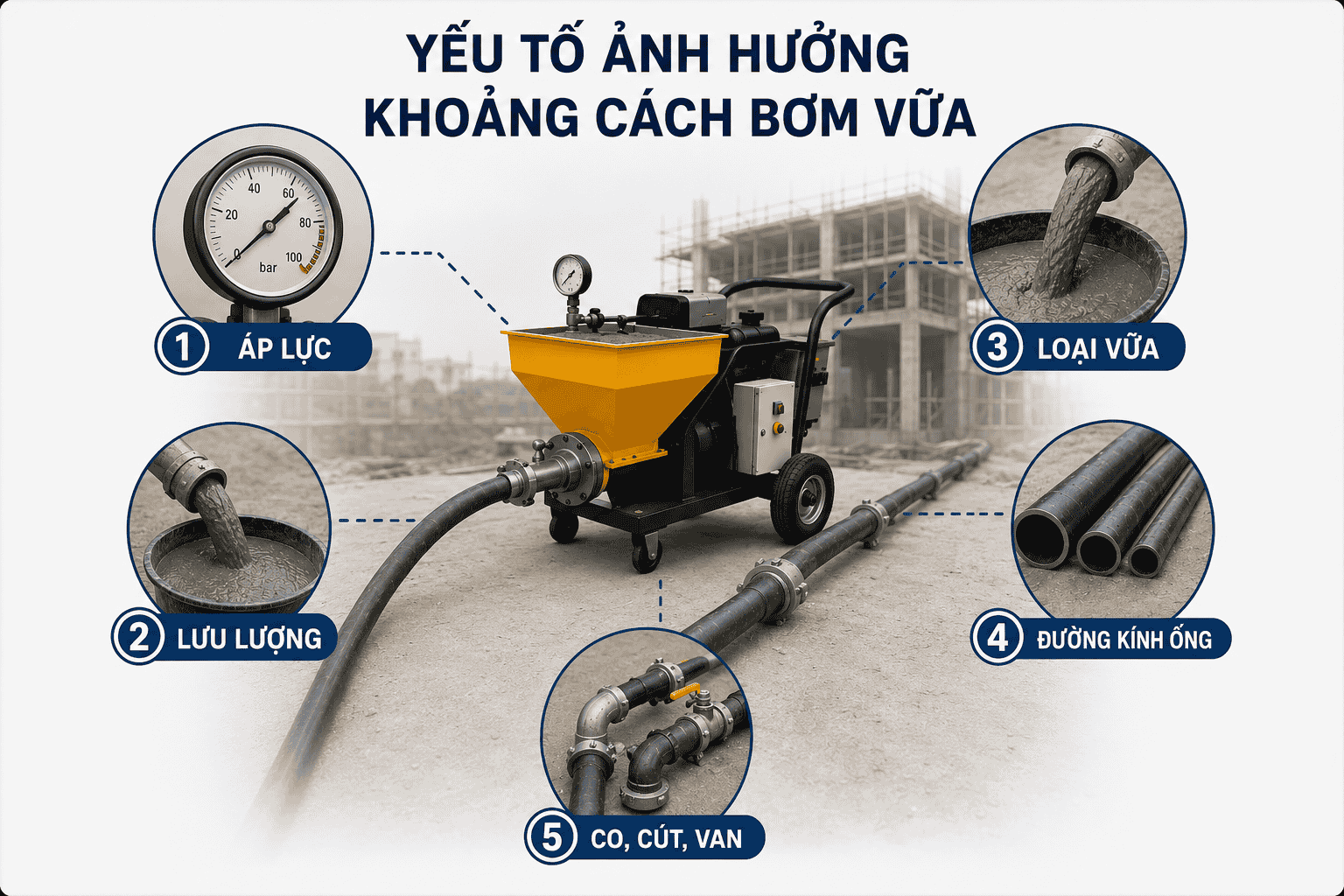

Khoảng cách bơm phụ thuộc vào những yếu tố nào?

Khả năng máy bơm vữa bơm xa được bao nhiêu mét không chỉ phụ thuộc vào công suất động cơ. Nhiều yếu tố liên quan đến máy, vật liệu và hệ thống đường ống đều có thể làm thay đổi khoảng cách bơm thực tế.

1. Áp lực máy bơm vữa

Áp lực máy bơm vữa quyết định khả năng đẩy vật liệu qua đường ống và vượt qua các trở lực trong quá trình vận chuyển. Khi cần bơm xa hoặc lên cao, máy phải có áp lực làm việc phù hợp.

Tuy nhiên, không nên chỉ nhìn vào áp suất tối đa. Cần quan tâm đến áp suất làm việc thực tế khi máy vận chuyển đúng loại vữa và đường ống dự kiến sử dụng.

2. Lưu lượng bơm

Lưu lượng máy bơm vữa thường được tính bằng L/phút hoặc m³/h, thể hiện lượng vữa được vận chuyển trong một đơn vị thời gian.

Lưu lượng lớn giúp tăng năng suất nhưng không đồng nghĩa với khả năng bơm xa hơn. Nếu áp lực không đủ, máy vẫn có thể gặp khó khăn khi vận chuyển vữa qua đường ống dài.

3. Loại vữa

Độ đặc, độ nhớt và kích thước cốt liệu ảnh hưởng trực tiếp đến trở lực của dòng vữa. Vữa càng đặc hoặc chứa hạt lớn thì yêu cầu đối với hệ thống bơm càng cao.

Các loại vữa xi măng, grout, vữa xây tô và vữa có cốt liệu có đặc tính khác nhau. Vì vậy, không nên lấy khoảng cách bơm của một loại vật liệu để áp dụng cho tất cả loại vữa.

4. Đường kính đường ống

Đường kính đường ống ảnh hưởng đáng kể đến tổn thất áp lực. Ống quá nhỏ có thể làm tăng trở lực, giảm lưu lượng và tăng nguy cơ tắc trong quá trình vận hành.

Khi tính khoảng cách bơm vữa, cần xác định đúng đường kính trong của ống và đảm bảo kích thước này phù hợp với lưu lượng, loại vữa và cấu hình đầu ra của máy.

5. Số lượng co, cút và van

Các co, cút, van và điểm chuyển hướng đều tạo thêm trở lực cho dòng vật liệu. Hệ thống càng nhiều điểm đổi hướng thì tổn thất áp lực càng lớn.

Do đó, khi bố trí đường ống nên ưu tiên tuyến tương đối thẳng, hạn chế các đoạn uốn cong không cần thiết và sử dụng phụ kiện đúng kích thước. Điều này giúp duy trì lưu lượng ổn định và giảm áp lực không cần thiết cho máy.

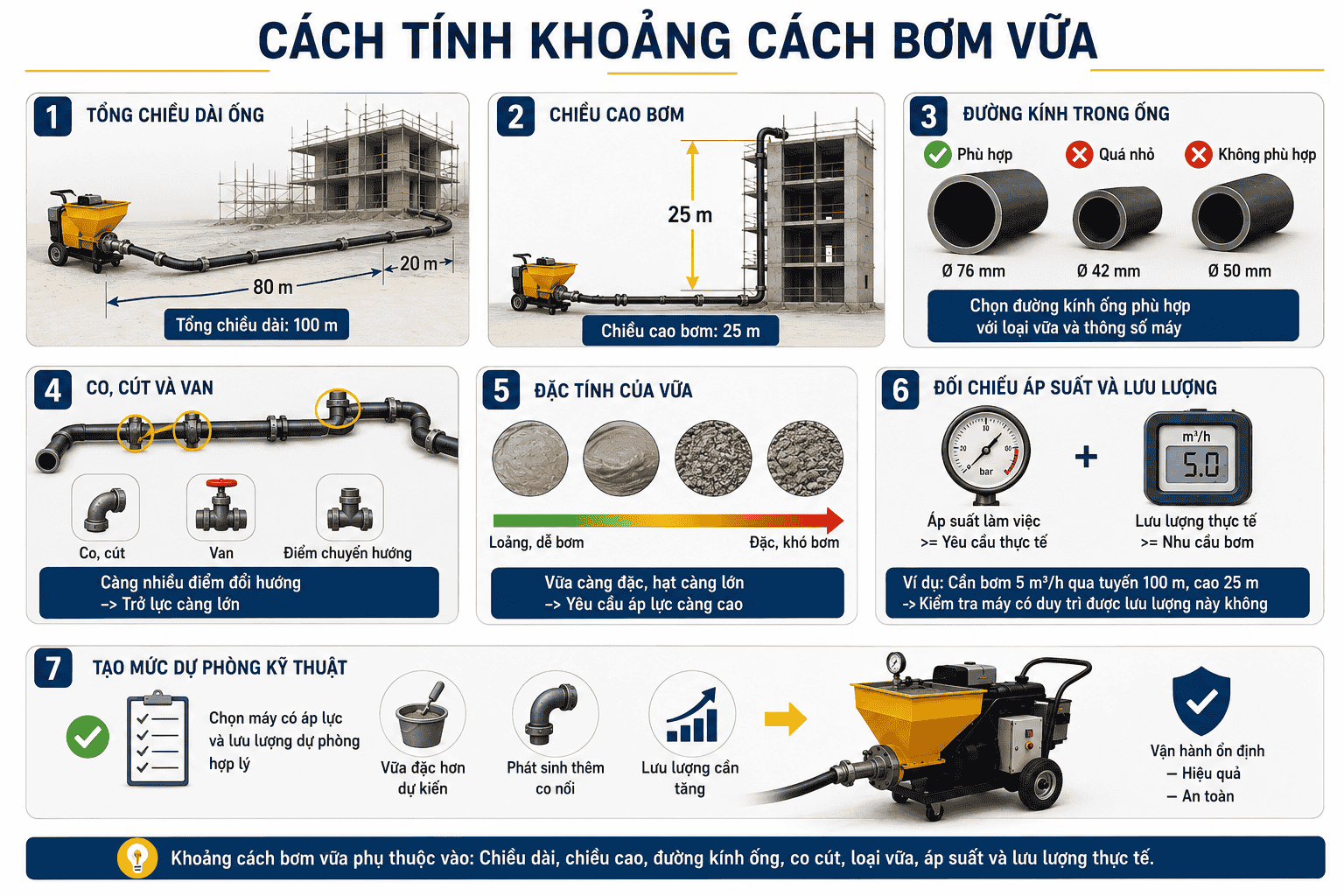

Cách tính khoảng cách bơm vữa

Để xác định khoảng cách bơm vữa chính xác, không nên chỉ cộng chiều dài các đoạn ống rồi so sánh với thông số trên catalogue. Cần đánh giá đồng thời chiều dài bơm ngang, chiều cao bơm, đường kính ống, số lượng co cút, loại vữa, áp lực và lưu lượng thực tế. Có thể thực hiện theo 7 bước sau:

Bước 1: Xác định tổng chiều dài đường ống

Đo từ đầu ra của máy bơm vữa đến điểm xả cuối cùng, bao gồm toàn bộ các đoạn ống nối. Ví dụ, máy cách vị trí thi công 80 m và cần thêm 20 m ống để tiếp cận điểm xả thì tổng chiều dài tuyến ống là 100 m.

Bước 2: Xác định chiều cao cần bơm

Đo chênh lệch cao độ giữa vị trí đặt máy và điểm xả vữa. Ví dụ, máy đặt dưới mặt đất và điểm xả cao hơn 25 m thì máy phải đáp ứng thêm yêu cầu về chiều cao bơm 25 m. Không thể chỉ căn cứ vào khoảng cách ngang để đánh giá khả năng bơm.

Bước 3: Kiểm tra đường kính trong của ống

Đường kính ống ảnh hưởng trực tiếp đến trở lực. Với cùng một lưu lượng, đường ống có đường kính quá nhỏ sẽ làm tăng tổn thất áp lực và nguy cơ tắc. Vì vậy, cần sử dụng đường kính ống phù hợp với loại vữa và thông số máy, không tự ý thu nhỏ tiết diện để thuận tiện thi công.

Bước 4: Tính đến co, cút và van

Một tuyến ống dài 100 m nhưng có nhiều đoạn co, cút, van và điểm chuyển hướng sẽ tạo trở lực lớn hơn tuyến ống tương đối thẳng. Do đó, cần thống kê số lượng phụ kiện và bố trí đường ống hợp lý để hạn chế tổn thất áp lực.

Bước 5: Xác định đặc tính của vữa

Kiểm tra độ đặc, độ nhớt, kích thước cốt liệu và thành phần vật liệu. Vữa càng đặc hoặc có hạt lớn thì càng khó vận chuyển qua đường ống dài. Ví dụ, không nên lấy khoảng cách bơm của vữa loãng để áp dụng cho grout hoặc vữa có độ đặc cao.

Bước 6: Đối chiếu áp suất và lưu lượng của máy

Sau khi có các thông số trên, cần kiểm tra áp suất làm việc, áp suất tối đa và lưu lượng thực tế của máy. Ví dụ, nếu công trình cần bơm 5 m³/h qua tuyến ống dài 100 m và có độ cao 25 m, không nên chỉ chọn máy có lưu lượng 5 m³/h mà phải kiểm tra xem máy có duy trì được lưu lượng đó trong điều kiện áp lực thực tế hay không.

Bước 7: Tạo mức dự phòng kỹ thuật

Không nên chọn máy có thông số vừa sát với yêu cầu tính toán. Điều kiện thực tế có thể thay đổi do vữa đặc hơn dự kiến, đường ống phát sinh thêm co nối hoặc lưu lượng cần tăng trong quá trình thi công. Vì vậy, nên chọn máy bơm vữa có áp lực và lưu lượng dự phòng phù hợp, nhưng không cần quá lớn gây lãng phí.

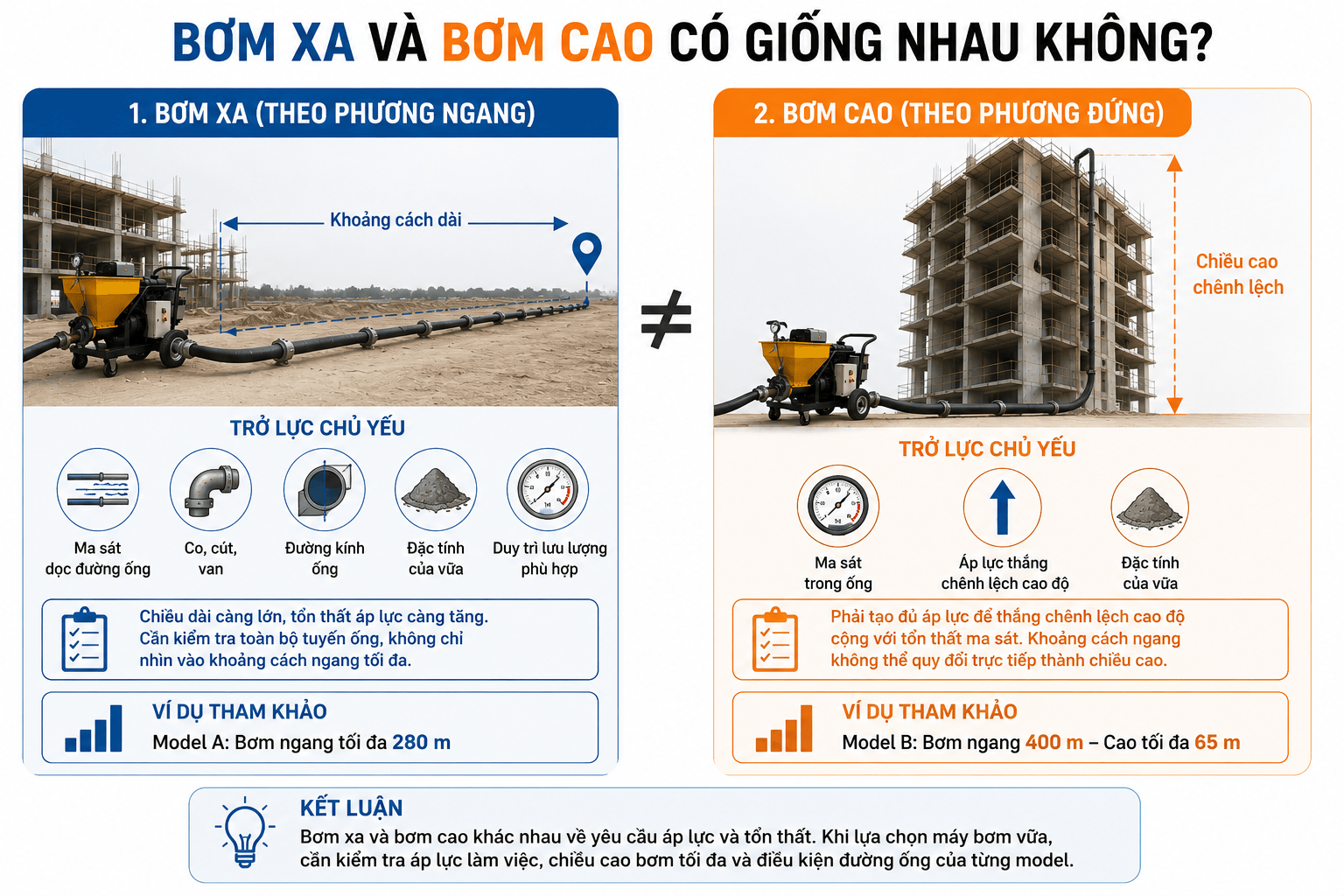

Bơm xa và bơm cao có giống nhau không?

Bơm xa và bơm cao không hoàn toàn giống nhau, dù cả hai đều yêu cầu máy có khả năng tạo áp lực phù hợp. Bơm xa chủ yếu chịu ảnh hưởng bởi chiều dài đường ống và ma sát, trong khi bơm cao phải tính thêm áp lực để thắng chênh lệch cao độ.

1. Bơm xa theo phương ngang

Khi bơm vữa theo phương ngang, trở lực chủ yếu đến từ ma sát giữa vữa và thành ống, cùng với các co, cút, van và điểm chuyển hướng.

• Chiều dài đường ống càng lớn, tổn thất áp lực càng tăng.

• Ống có đường kính nhỏ có thể tạo trở lực lớn hơn.

• Nhiều co, cút làm tăng tổn thất áp lực.

• Vữa càng đặc thì yêu cầu về áp lực càng cao.

• Cần duy trì lưu lượng phù hợp để đảm bảo năng suất.

Vì vậy, khi cần máy bơm vữa bơm xa, không nên chỉ nhìn vào khoảng cách ngang tối đa mà cần kiểm tra điều kiện thực tế của toàn bộ tuyến ống.

2. Bơm cao theo phương đứng

Khi bơm vữa lên cao, ngoài tổn thất do ma sát trong đường ống, máy còn phải tạo đủ áp lực để thắng chênh lệch cao độ. Vì vậy, cùng một chiều dài đường ống, yêu cầu khi bơm lên cao có thể khác đáng kể so với bơm trên mặt bằng.

Ví dụ, một model có thể được công bố khả năng bơm ngang 280 m nhưng chiều cao tối đa chỉ 40 m; trong khi một model khác có thể đạt khoảng 400 m theo phương ngang và 65 m theo phương đứng.

Điều này cho thấy khoảng cách bơm ngang không thể quy đổi trực tiếp thành chiều cao bơm. Khi cần bơm lên tầng cao hoặc vị trí chênh lệch lớn, cần ưu tiên kiểm tra áp lực làm việc, chiều cao bơm tối đa và điều kiện đường ống của từng model.

Bảng tham khảo khả năng bơm

Để có hình dung ban đầu về khả năng bơm xa và bơm cao, có thể tham khảo các khoảng thông số dưới đây. Tuy nhiên, đây chỉ là mức định hướng, không phải tiêu chuẩn áp dụng cho mọi thiết bị.

Nhóm máy	Khoảng cách ngang tham khảo	Chiều cao tham khảo
Máy công suất nhỏ	Vài chục đến hơn 100 m	Vài chục mét
Máy công suất trung bình	Khoảng 100–300 m	Khoảng 20–50 m
Máy công suất lớn	Có thể trên 300 m	Có thể trên 50 m
Máy bơm chuyên dụng	Hàng trăm mét hoặc cao hơn	Phụ thuộc cấu hình và vật liệu

Những con số trên chỉ giúp định hướng lựa chọn máy bơm vữa. Khả năng thực tế còn phụ thuộc vào áp suất làm việc, lưu lượng, loại vữa, đường kính và chiều dài đường ống, độ cao bơm, số lượng co cút và điều kiện vận hành.

Vì vậy, trước khi mua máy, nên đối chiếu thông số của từng model thay vì chỉ dựa vào nhóm công suất. Đặc biệt, khoảng cách tối đa của máy dùng cho vữa xi măng, grout hoặc vật liệu có độ đặc khác nhau có thể chênh lệch đáng kể.

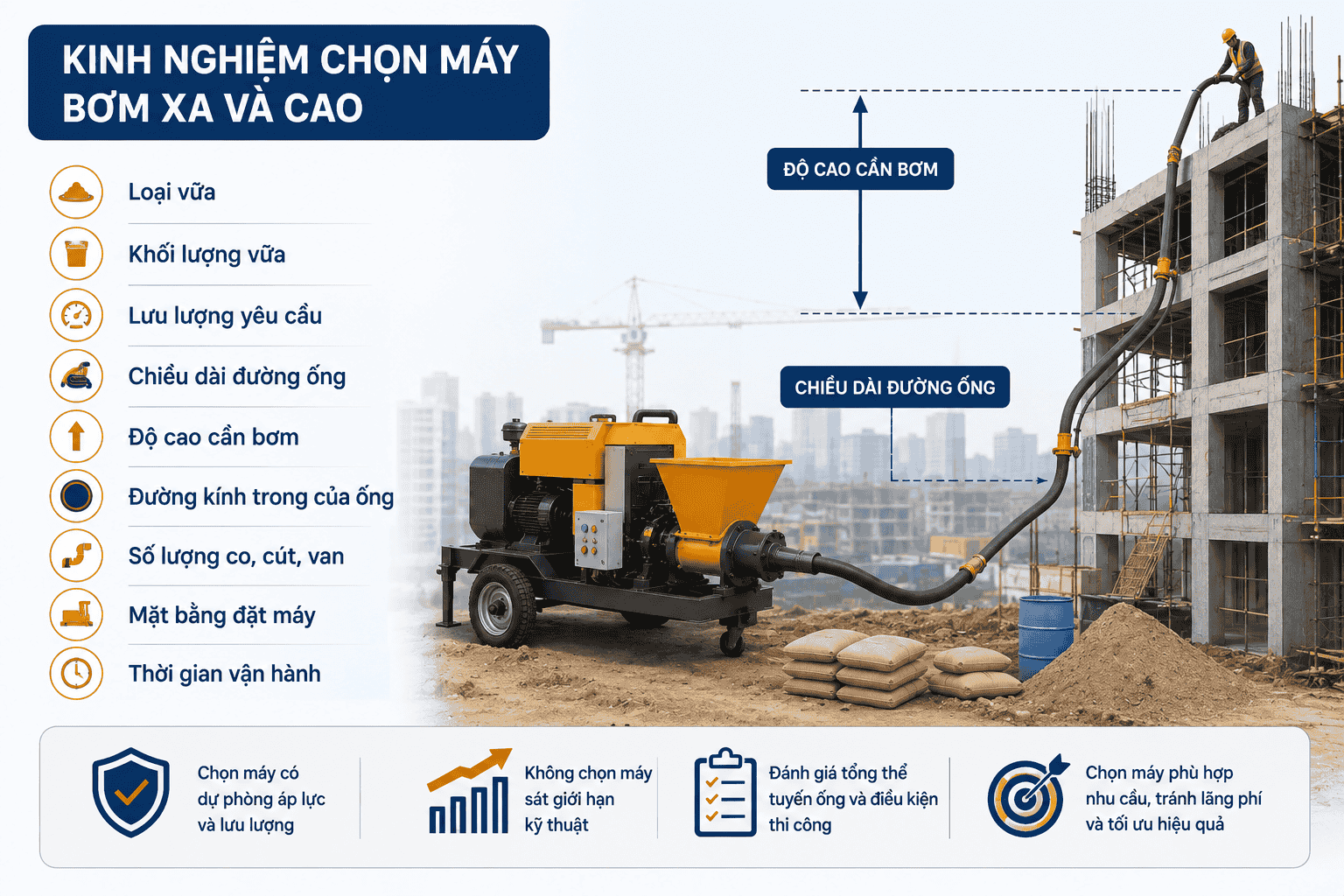

Kinh nghiệm chọn máy khi cần bơm xa và cao

Khi cần máy bơm vữa bơm xa và cao, không nên chọn máy chỉ dựa vào công suất hoặc khoảng cách tối đa ghi trên catalogue. Trước khi mua, nên xác định đầy đủ các thông tin sau:

• Loại vữa: vữa xi măng, grout, vữa xây tô hoặc vật liệu chuyên dụng.

• Khối lượng vữa: tổng lượng vữa cần bơm trong ngày hoặc mỗi ca.

• Lưu lượng yêu cầu: tính theo L/phút hoặc m³/h.

• Chiều dài đường ống: tính toàn bộ tuyến ống từ máy đến điểm xả.

• Độ cao cần bơm: chênh lệch giữa vị trí đặt máy và điểm thi công.

• Đường kính trong của ống: lựa chọn phù hợp với loại vữa và lưu lượng.

• Số lượng co, cút, van: càng nhiều phụ kiện, tổn thất áp lực càng lớn.

• Mặt bằng đặt máy: kiểm tra không gian, khả năng cấp điện hoặc nhiên liệu và vị trí tập kết vữa.

• Thời gian vận hành: xác định máy chạy theo từng đợt hay liên tục nhiều giờ.

Đặc biệt, khoảng cách bơm tối đa trên catalogue không nên được xem là khoảng cách vận hành mặc định. Trong thực tế, khả năng đạt đồng thời áp suất tối đa, lưu lượng tối đa và khoảng cách tối đa không phải lúc nào cũng xảy ra. Hiệu suất còn phụ thuộc vào cấp phối và độ đặc của vữa, tốc độ bơm, khả năng cấp liệu, đường kính ống và cách bố trí tuyến ống.

Vì vậy, nên chọn máy bơm vữa có mức dự phòng áp lực và lưu lượng hợp lý, thay vì chọn máy sát giới hạn kỹ thuật hoặc có công suất quá lớn so với nhu cầu.

FAQ về khoảng cách bơm vữa

1. Máy bơm vữa có thể bơm xa 100 m không?

Có thể, nhưng còn phụ thuộc vào áp lực, lưu lượng, loại vữa và đường kính đường ống. Một số model được nhà sản xuất công bố khả năng bơm ngang trên 100 m.

2. Máy bơm vữa có thể bơm lên tầng cao không?

Có. Tuy nhiên, cần tính độ cao bơm, chiều dài ống và tổn thất áp lực để xác định máy có đủ khả năng hay không.

3. Bơm xa có cần máy áp suất cao không?

Thông thường có, nhưng không thể chỉ căn cứ vào khoảng cách. Nếu đường ống có đường kính phù hợp và điều kiện vận chuyển thuận lợi, yêu cầu áp lực có thể khác so với hệ thống nhiều co nối hoặc sử dụng vữa đặc.

4. Có thể nối thêm ống để tăng khoảng cách bơm không?

Không nên tự ý kéo dài vượt quá thông số của nhà sản xuất. Khi tăng chiều dài đường ống, cần đánh giá lại tổn thất áp lực, lưu lượng và khả năng của máy.

5. Khoảng cách bơm tối đa có phải khoảng cách làm việc thực tế?

Không nhất thiết. Khoảng cách tối đa thường là thông số trong điều kiện thử nghiệm hoặc điều kiện kỹ thuật nhất định. Khi thi công thực tế, nên có dự phòng hợp lý và căn cứ vào điều kiện vật liệu, đường ống.

Khả năng máy bơm vữa bơm xa và cao phụ thuộc vào nhiều yếu tố như áp lực, lưu lượng, loại vữa, chiều dài đường ống, độ cao và số lượng co nối. Vì vậy, không nên chỉ dựa vào khoảng cách tối đa được ghi trên thông số máy.
